Einleitung
PWB-Versammlung ist ein Prozess, der Wissen nicht gerade von PWB-Bestandteilen und -baugruppe aber auch des Leiterplatteentwurfs, DER PWB-Herstellung und des starken Verständnisses des Endprodukts erfordert. Leiterplatteversammlung ist vom Puzzlespiel zu das perfekte Produkt das erste mal liefern gerade einteilig.
San Francisco-Stromkreise ist eine one-stop Lösung für alle Leiterplattedienstleistungen, also werden wir häufig mit dem PWB-Produktionsverfahren von Entwurf zu Versammlung verschanzt. Durch unser starkes Netz von gut-erwiesenen Stromkreisversammlungs- und -herstellungspartnern, können wir die höchstentwickelten und fast grenzenlosen Fähigkeiten für Ihre Prototyp- oder Produktion PWB-Anwendung zur Verfügung stellen. Retten Sie sich das Problem, das mit der Beschaffung kommt, die mehrere Komponentenverkäufer Prozess- und beschäftigt worden sein würde. Unsere Experten finden Sie die besten Teile für Ihr Endprodukt.
PWB-Versammlungs-Dienstleistungen:
Schnell-Drehung Prototypversammlung
Schlüsselfertige Versammlung
Teilweise schlüsselfertige Versammlung
Lieferungsversammlung
Konforme bleifreie Versammlung RoHS
Nicht--RoHS Versammlung
Konforme Beschichtung
Abschließende Kastengestalt und Verpacken
PWB-Montageverfahren
Bohrung-----Belichtung-----Überziehen-----Etaching u. Abstreifen-----Lochen-----Elektrische Prüfung-----SMT-----Wellen-Löten-----Zusammenbauen-----IuK-----Funktions-Prüfung-----Temperatur-u. Feuchtigkeits-Prüfung
Prüfungs-Dienstleistungen
Röntgenstrahl (2-D und 3-D)
BGA-Röntgenprüfung
AOI-Prüfung (automatisierte optische Inspektion)
IuK-Prüfung (schaltungsintern prüfen)
Funktionsprüfung (auf Brett- u. Systemebene)
Fliegende Sonde
Fähigkeiten
Oberflächenberg-Technologie/Teile (SMT-Versammlung)
Durch-Loch Gerät/Teile (THD)
Mischteile: SMT- u. THD-Versammlung
BGA/Mikro-BGA/uBGA
QFN, POP u. nicht bleihaltige Chips
2800 Stiftzählung BGA
0201/1005 passive Komponenten
0,3/0,4 Neigung
Knall-Paket
Halbleiterchip zu wenig gefülltes CCGA
BGA-Interposer/-Stapel-oben
und mehr…
Produktdetails:
Zahlung und Versand AGB:
|
Basismaterial: | FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, keramisch, Tonware, Metall, Alumini | Kupferne Stärke: | 1/2 Unze Minute; 12 Unze maximal |
---|---|---|---|
Brett-Stärke: | 0.2mm-6mm (8mil-126mil) | Min. Loch-Größe: | 0.1mm (4mil) |
Min. Linienbreite: | 0.075mm (3mil) | Min. Zeilenabstand: | 0.1mm (4mil) |
Oberflächenveredelung: | HASL/HASL bleifrei, chemisches Zinn, chemisches Gold, Immersions-Gold | Versammlung Leiterplattenhersteller: | Print Circuit Board |

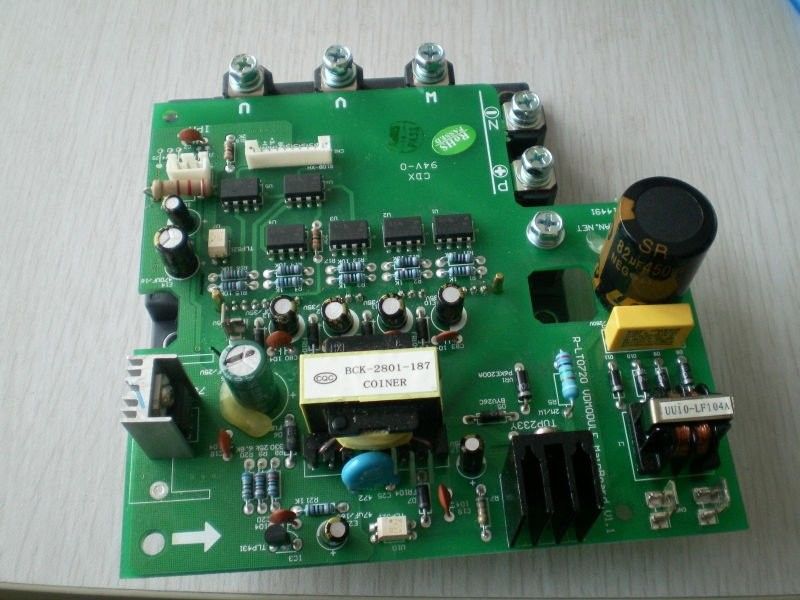

Kontrollorgane für Klimaanlage: | Klimaanlagenkontrollsystem Soem-PWB-Brettversammlung | Klimaanlagen-PWB-Versammlung: | PWB Kontrollsystem der hohen Qualität |
Markieren: | Leiterplattenbestückung,PCB Prototyp + Montage |
PWB Schicht FR4 1-38; PWB-Hersteller des niedrigen Preises; PWB-Wegewahl; PWB-Schneidemaschine; Elektronisches PWB-Brett; FR4 zerteilt doppelseitiges PWB, Autoklimaanlagenkohlenstoff-PWB, elektronisches Bauelement für PWB/pcba, Klimaanlage PWB. Autoklimaanlagen-PWB
Wir können prvide ein Paket des Services:
· 1. PWB-Plan, PWB-Entwurf;
· 2: Machen Sie hohe Schichten Schwierigkeit PWBs (1 bis 38)
· 3: Stellen Sie alle elektronischen Bauelemente zur Verfügung;
· 4: PWB-Versammlung;
· 5: Schreiben Sie Programme für Kunden;
· 6: PCBA-/finishedproducttest.
Spezifikation für PWB-Fertigung:
Einzelteil |
Spezifikation |
Numbr der Schicht |
1-38Layers |
Material |
FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, keramisch, Tonware |
Metall-unterstütztes Laminat |
|
Anmerkungen |
Hoher Tg CCL ist verfügbar (Tg>=170ºC) |
Endbrett-Stärke |
0.2mm-6.00 Millimeter (8mil-126mil) |
Minimun-Kern-Stärke |
0.075mm (3mil) |
Kupferne Stärke |
1/2 Unze Minute; 12 Unze maximal |
Min.Trace-Breite u. Zeilenabstand |
0.075mm/0.1mm (3mil/4mil) |
Min.Hole-Durchmesser für CNC Driling |
0.1mm (4mil) |
Min.Hole-Durchmesser für das Lochen |
0.9mm (35mil) |
Größte Plattengröße |
610mm*508mm |
Loch-Position |
+/-0.075mm (3mil) CNC Driling |
Leiter-Breite (W) |
+/-0.05mm (2mil) oder |
+/--20% von der Originalvorlage |
|
Loch-Durchmesser (H) |
PTH L: +/-0.075mm (3mil) |
Nicht--PTH L: +/-0.05mm (2mil) |
|
Entwurfs-Toleranz |
+/-0.125mm (5mil) CNC-Wegewahl |
+/-0.15mm (6mil) durch das Lochen |
|
Verzerrung u. Torsion |
0,70% |
Isolationswiderstand |
10Kohm-20Mohm |
Leitfähigkeit |
<50ohm> |
Prüfspannung |
10-300V |
Platten-Größe |
110×100mm (Minute) |
660×600mm (maximal) |
|
Schicht-Schicht Fehlausrichtung |
4 Schichten: 0.15mm (6mil) maximal |
6 Schichten: 0.25mm (10mil) maximal |
|
Min.spacing zwischen Lochrand zum Circuity pqttern von einer inneren Schicht |
0.25mm (10mil) |
Min.spacing zwischen Brett oulineto Schaltkreismuster einer inneren Schicht |
0.25mm (10mil) |
Brettdickentoleranz |
4 Schichten: +/-0.13mm (5mil) |
6 Schichten: +/-0.15mm (6mil) |
|
Widerstand-Steuerung |
+/--10% |
Unterschiedliches Impendance |
+-/10% |
Ausführliche Ausdrücke für PWB-Versammlung
Technische Anforderung
1)Berufs-Oberflächemontage und Durch-Loch lötende Technologie
2)Verschiedene Größen mögen 1206,0805,0603 Komponenten SMT-Technologie
3)IuK (im Stromkreis-Test), Technologie FCT (Funktionsstromkreis-Test)
4)PWB-Versammlung mit VL.CE.FCC.Rohs-Zustimmung
5)Stickstoffgas-Aufschmelzlötentechnologie für SMT
6)Hoher Standard SMT&Solder-Fließband
7)Hohe Dichte verbundene ment Technologiekapazität des Brettplatzes
Zitatanforderung
1)genber Datei und Bom-Liste
2)klarer pics von PCBA- oder PCBA-Probe für uns
3)Prüfmethode für PCBA
