Einleitung:
Konzentrieren Sie sich auf das grundlegendste von PWB, die Komponenten, die auf eine Seite, die andere Seite des Drahtes gerichtet werden, wird konzentriert. Weil Drähte nur auf einer Seite, also erscheinen, dieser Art von PWB wird einseitiges PWB genannt.
Einzelner PlattenBauschaltplan wird Priorität mit zum Netzdrucken d.h. in der kupfernen Oberfläche gegeben, die auf dem Widerstandmittel gedruckt wird, um Schweißen zu verhindern des Widerstands, nachdem man gedruckt auf Kennzeichen geätzt hat, und dann Weise verarbeitend, die Teilaufnahmebohrung und den Auftritt abzuschließen gelocht hat. Darüber hinaus benutzen der Teil einer kleinen Menge verschiedener Produkte, das lichtempfindliche Widerstandmittel, das Muster der photographischen Methode bildet.
Betriebstemperaturbereich von 130 C zu 230 einseitigen Brettern C. sind mit Oberflächenenden einschließlich organisches protectant Oberflächen(OSP), Immersions-Silber, Zinn und Vergolden zusammen mit verbleitem oder bleifreiem Heißluft-Lötmittel-Niveau (HASL) verfügbar.
Material:
Einseitiges Grundmaterial PWBs in phenoplastisches kupfernes Papierpapier lamelliertem Brett, kupferne Lamellenplatte des Epoxidharzes wird Priorität zu gegeben.
Struktur:
Zuerst, die kupferne geätzt zu werden Folie, etc.-Prozess, um einen Stromkreis erfordert, einen schützenden, um die entsprechende Auflage herauszustellen gebohrt zu werden Film zu erhalten. Nachdem und dann Methode gesäubert worden ist gerollt worden ist, um die zwei zu kombinieren. Dann der herausgestellte Vergolden- oder Zinnschutz der Auflage Teil.
Produktionsverfahren:
Einzelne kupferplattierte Platte - löschend - photochemische Methoden-/Siebdruckbildübertragung - entfernen Sie Korrosion wurde gedruckt - Reinigung, trockene - Lochmaschinelle bearbeitung - Form - Trockenreinigung - Druckwiderstandsschweißenbeschichtung - Heilung - Druckkennzeichensymbol - Heilung - Trockenreinigungstrockner - vorbeschichteter Fluss- ein Endprodukt
Anwendung
Einseitiges PWB der meiste Gebrauch im Radio, die Heizungsmaschine, der Kühlraum, die Waschmaschinen und anderes Elektrogerätprodukt sowie der Drucker, Verkaufäutomaten, LED-Beleuchtung, elektronische Bauelemente, wie Handelsmaschinenstromkreis
Produktdetails:
Zahlung und Versand AGB:
|
Markieren: | Einseitiges Brett,leere Leiterplatte |
---|

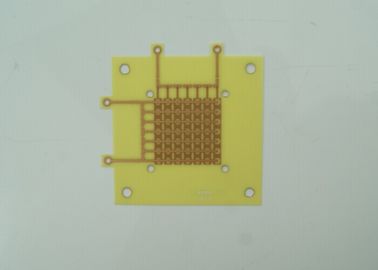

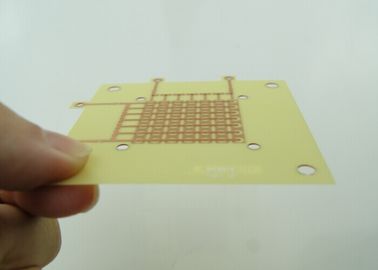

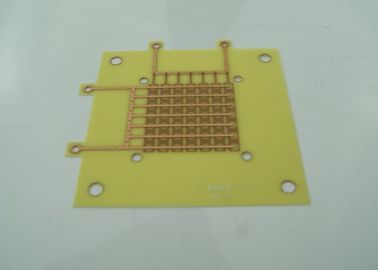

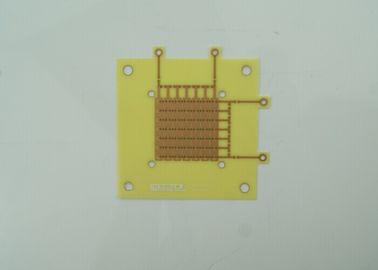

Bloße Kupfer FR4 einseitige hohe Präzision PWBs, hohe Wärmeleitfähigkeit
Schlüsselspezifikationen/spezielle Eigenschaften
Zahl. von den Schichten: | 1 |
Lamellenförmig angeordnetes Material: | FR4 |
Oberflächenende: | OSP |
Kupferne Stärke: | 1 Unze |
Brett-Stärke: | 0.2mm |
Brett-Größe: | |
Farbe der Maske: | - |
Farbe von Silkscreen: | Weiß |
Entflammbarkeit: | UL 94V-0 |
Kunstfertigkeit: | Befolgung der KLASSE IPC-A-600 u. IPC-6012 II |
Wärmeleitfähigkeit | - |
Produkt-Anwendung
PCBs werden an einer breiten Palette von High-Tech-Industrien wie angewendet: LED, Telekommunikation, Computeranwendung, Beleuchtung, Spielmaschine, industrielle Steuerung, Macht, Automobil und Spitzenunterhaltungselektronik, ect. Durch unaufhörliche Arbeit und Bemühung zum Marketing, Produktexporte zu den Amerikaner-, Kanada-, Europa-Grafschaften, zu Afrika und zu anderen asiatisch-pazifischen Ländern
Kapazität
Prototyp der hohen Präzision | PWB-Massenproduktion | ||
Maximale Schichten | 1-28 Schichten | 1-14 Schichten | |
MINIMALE Linienbreite (Mil) | 3mil | 4mil | |
MINIMALE Linie Raum (Mil) | 3mil | 4mil | |
Minute über (mechanische Bohrung) | Brett thickness≤1.2mm | 0.15mm | 0.2mm |
Brett thickness≤2.5mm | 0.2mm | 0.3mm | |
Brettstärke >2.5mm | Aspekt Ration≤13: 1 | Aspekt Ration≤13: 1 | |
Aspekt-Zuteilung | Aspekt Ration≤13: 1 | Aspekt Ration≤13: 1 | |
Brettstärke | Max | 8mm | 7mm |
MINUTE | 2 Schichten: 0.2mm; 4 Schichten: 0.35mm; 6 Schichten: 0.55mm; 8 Schichten: 0.7mm; 10 Schichten: 0.9mm | 2 Schichten: 0.2mm; 4 Schichten: 0.4mm; 6 Schichten: 0.6mm; 8layers: 0.8mm | |
Max-Brettgröße | 610*1200mm | 610*1200mm | |
Maximale kupferne Stärke | 0.5-6oz | 0.5-6oz | |
Immersions-Gold Gold überzogene Stärke |
Immersions-Gold: Au, 1-8u“ Goldfinger: Au, 1-150u“ Gold überzogen: Au, 1-150u“ Nickel überzogen: 50-500u“ |
||
Kupfernes starkes des Lochs | 25um 1mil | 25um 1mil | |
Toleranz | Brettstärke | Brett thickness≤1.0mm: +/-0.1mm 1.0mm |
Brett thickness≤1.0mm: +/-0.1mm 1.0mm |
Entwurfs-Toleranz | ≤100mm: +/-0.1mm 100<> >300mm: +/-0.2mm |
≤100mm: +/-0.13mm 100<> >300mm: +/-0.2mm |
|
Widerstand | ±10% | ±10% | |
MINIMALE Lötmittelmaskenbrücke | 0.08mm | 0.10mm | |
Verstopfung von Vias-Fähigkeit | 0.25mm--0.60mm | 0.70mm--1.00mm |
Vorteil
1. Fabrik direkt
2. Umfassendes Qualitätskontrollsystem
3. Konkurrenzfähiger Preis
4. Schnelle Drehung: Lieferfrist von 48hours.
5. Bescheinigung (ISO/UL E354810/RoHS)
6. 8 Jahre Erfahrung, wenn Service exportiert wird
7. Kein MOQ/MOV.
8. Hohe Qualität. Streng durch das AOI (automatisierte optische Inspektion), QA/QC, fliegende Sonde, E-Prüfung, etc.
