Einleitung
Leiterplattedurchschnitte mit Seiten versehenes des Doppelten hat ein doppelseitiges Kupfer, und metallisierte Löcher, das doppelseitiges Kupfer ist, und Kupfer ist Löcher nach innen
Beide Seiten haben doppeltes Verdrahtungsbrett, aber, den Draht auf beiden Seiten zu benutzen. Beide Seiten müssen im Raum mit passenden elektrischen Verbindungen sein. „Brücke“ zwischen diesem Stromkreis nannte vias. Aufnahmebohrung im PWB, Metall füllte oder beschichtete mit Löchern, die an die Leiter auf beiden Seiten angeschlossen werden können. Weil Doppel-platte Bereich zweimal so groß als das einzelne Gremium, das Doppeltgremium, zum der Einzelplatte Verdrahtung zu lösen, die wegen der Schwierigkeit geschwankt wird (kann zur anderen Seite des Lochs gedreht werden), es für Gebrauch in komplexerem als Einzelplatte Stromkreis passender ist.
Vorteile
Verglichen mit Einplatinen: Verdrahten bequem, einfache, arbeitsintensive Verdrahtung kleiner, kürzeres Zeilenlänge.
Doppelleitungs-Leiterplattenentwurf-Schritte
1. Bereiten Sie Stromkreisdiagramme vor
2. Stellen Sie eine neue Datei und geladene eine PWB-Teilpaketbibliothek her
3, Planungsstelle
4, in die Netztabelle und in die Komponenten
5, Komponenten des automatischen Plans
6, Plananpassung
7, die Netzdichteanalyse
8, die Regeln verdrahtend eingestellt
9, automatische Wegewahl
10, justieren manuell die Verdrahtung
Produktdetails:
Zahlung und Versand AGB:
|
Hervorheben: | Doppelseitig Circuit Board,Leiterplatte-Entwurf |
---|

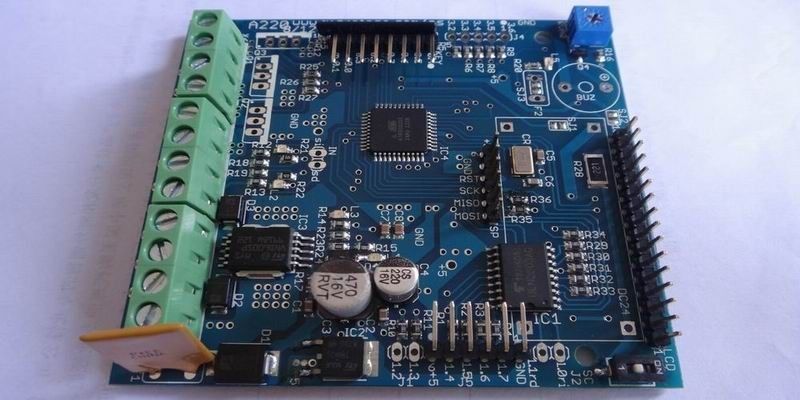

Hauptausschuss-Universalität Durch-Loch LED-/LCD-Fernsehdoppeltes mit Seiten versehenes PWB-Brettes
Spezifikationen
1, kein MOQ;
Willkommen zu Rigao-Elektronik .CO., Ltd.
- Lohnherstellung
- Ingenieurdienstleistungen
- PWB-Entwurfs- u. -versammlungs- und -kopienservice
- Erstausführung
- Komponentenkauf
- Kabel-und Draht-Versammlungen
- Plastik und Formen
- Fasten Sie sich drehen herum
1. Doppelseitiges Material FR4 1 Unze-Kupfer-PWB-Brett
2. Grüne Lötmittelmaske, Immersionsgold
3. mit konkurrenzfähigem Preis
Allgemeine Spezifikations-Fähigkeit
Materialbedarf:
Größe | Max.Finshed-Größe | 20,9“ x24.4“ (530mm x 620mm) |
Brett-Stärke | Standard | 0,004" to0.16 „±10% (0.1mmto4.0mm±10%) |
Min. | Einzelnes doppelseitiges: 0,008" ±0.004“ (0.2mm ±0.1mm) | |
4-layer: 0,01" ±0.008“ (0.4mm ±0.1mm) | ||
8-layer: 0,01" ±0.008“ (0.4mm ±0.1mm) | ||
Bogen und Torsion | < 7=""> | |
Kupfernes Gewicht | Äußeres Cugewicht | 0.5oz | 3.0oz |
Innerer Cu Wight | 0.5oz | 3.0oz | |
Lamellenförmig angeordnete Materialien | FR-4, FR-1, FR-2, CEM-1, CEM-3 |
Prozessanforderungen:
Lötmittel-Maske | Farbe | grün, hellgrün, weiß, schwarz, dunkelbraun, gelb, rot, blau |
Min. Lötmittelmaskenfreigabe | 0,003" (0.07mm) | |
Stärke | 0,0005" - 0,0007" (0.012mm-0.017mm) | |
Silkscreen | Farbe | Weiß, schwarz, gelb, rot, blau, Grün |
Min. Größe | 0,006" (0.15mm) | |
Oberflächenende | HASL, HASL-Pb geben, Immersionsgold, Immersionssilber, Immersionszinn, O.S.P (Entek), S-/Güberzug, ENEPIG, G-/Füberzug, Kohlenstoff frei |
Qualitätskontrolle:
Elektrische Prüfung | Fliegende Sonden-Prüfvorrichtung | Y |
Kontrollierter Widerstand | Toleranz | ±10% |
Widerstandprüfvorrichtung | Tektronix TDS8200 | |
Verlegung | Schaftfräser-Test | ± 0,006" (0.15mm) |
Cnc-Toleranz | ±0.004“ (0.1mm) | |
V-Geschnittene Tiefe V-geschnitten | FR-4 (1/3+-0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1mm) | |
V-geschnittener Winkel V-CUT | 15°, 18°, 30° | |
V-CUT | Linie, Loch, V-Form |
Herstellungs-Fähigkeit für PWB-Brett
1). Materielle Art: CEM-3, FR-4, FR-4-TG170/TG180, Halogen geben, Rogers, Arlon frei, takonisch, Isola, PTFE, Bergquist
2). Oberflächenbehandlung: HASL, HASL bleifrei, HAL, grelles Gold, Immersionsgold, OSP, Goldfinger
Palting, selektives starkes Vergolden, Immersionssilber, Immersionszinn, Kohlenstofftinte, peelable Maske
3). Lötmittelmaskenfarbe: Green/MATT grün/Blau/Yello/weißes/Schwarzes/Rot
4). Brett-Größe: 650mm*1000mm
5). Brett-Schicht: 1L-26L
6). Brettstärke: 0.2mm bis 6.0mm
7). Fertige kupferne Stärke: 0,5 Unze bis 6 Unze
8). Min. Bohrungsgröße: 3mil (0.075mm)
9). Min. Linienbreite/Zeilenabstand: 3mil/3mil
10). Kupferne Stärke im Loch: >20um
11). Brettdickentoleranz: ±10%
12). Entwurfstoleranz: Verlegung: ±0.1mm, lochend: ±0.1mm
13). Lochtoleranz: PTH: ±0.076mm, NPTH: ±0.05mm
14). Widerstandsteuertoleranz: ±10%
15). Verzerrung und Torsion: <0>
16). Vorbei geprüft: Fliegen-Sonde Prüfvorrichtung, Befestigungsprüfvorrichtung, Sichtprüfung
17). Spezielle Anforderungen: Begrabene und blinde vias, Widerstandsteuerung, starkes Cu PWB, Selektivitätsüberzuggold 30 Midroinch
18). Profilieren: Lochen, verlegend, V-CUT und schrägen ab
19). Zertifikat: UL, ISO 9001, ISO14001, ROHS
20). Wir haben ein Tonqualitätsmanagementsystem, sicherstellen die Qualität aller Produkte
Hohe Präzisionsfertigung
Unser Prinzip ist einfach, „verfahren nach Herzen, machen das Beste.“
Unsere Stärke ist eindeutig, „Jahre von Erfahrungen auf PWB- und PCBA-Gebiet“
Unser Ziel ist erreichbar, „, der zuverlässigste Lieferant von PWB und von PCBA zu sein.“
Unsere Orientierung ist klar, „Fokus auf Prototypen und niedrig zum mittleren Volumengeschäft
