Einleitung
Leiterplattedurchschnitte mit Seiten versehenes des Doppelten hat ein doppelseitiges Kupfer, und metallisierte Löcher, das doppelseitiges Kupfer ist, und Kupfer ist Löcher nach innen
Beide Seiten haben doppeltes Verdrahtungsbrett, aber, den Draht auf beiden Seiten zu benutzen. Beide Seiten müssen im Raum mit passenden elektrischen Verbindungen sein. „Brücke“ zwischen diesem Stromkreis nannte vias. Aufnahmebohrung im PWB, Metall füllte oder beschichtete mit Löchern, die an die Leiter auf beiden Seiten angeschlossen werden können. Weil Doppel-platte Bereich zweimal so groß als das einzelne Gremium, das Doppeltgremium, zum der Einzelplatte Verdrahtung zu lösen, die wegen der Schwierigkeit geschwankt wird (kann zur anderen Seite des Lochs gedreht werden), es für Gebrauch in komplexerem als Einzelplatte Stromkreis passender ist.
Vorteile
Verglichen mit Einplatinen: Verdrahten bequem, einfache, arbeitsintensive Verdrahtung kleiner, kürzeres Zeilenlänge.
Doppelleitungs-Leiterplattenentwurf-Schritte
1. Bereiten Sie Stromkreisdiagramme vor
2. Stellen Sie eine neue Datei und geladene eine PWB-Teilpaketbibliothek her
3, Planungsstelle
4, in die Netztabelle und in die Komponenten
5, Komponenten des automatischen Plans
6, Plananpassung
7, die Netzdichteanalyse
8, die Regeln verdrahtend eingestellt
9, automatische Wegewahl
10, justieren manuell die Verdrahtung
Produktdetails:
Zahlung und Versand AGB:
|
Material: | Schafwolle | Oberflächenüberzug: | ENIG |
---|---|---|---|
Schicht: | 2 Schichten | Dicke: | 0.15mm |
Kupferne Stärke: | 1oz | Verstärkung: | Schafwolle |
Markieren: | flexible Leiterplatte,PWB-Gewohnheit |

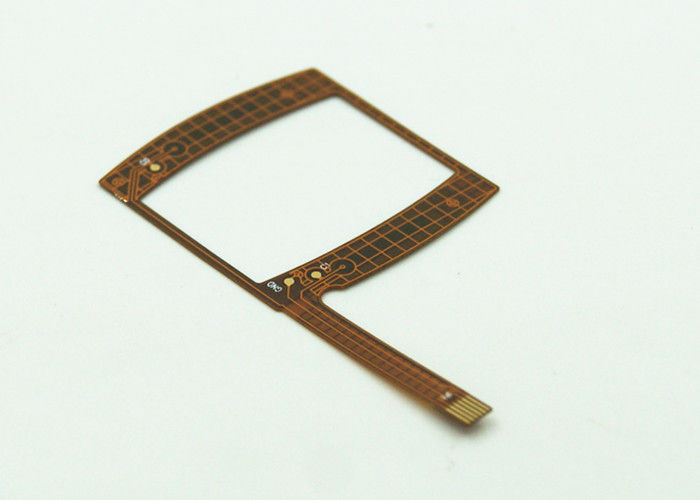

Doppeltes versah flexible Leiterplatten PWBs mit Vergolden PU-Verstärkung mit Seiten
Einzelteil |
Beschreibung | Allgemein | Speziell |
1 | NEIN Von der Schicht | 1--6 | |
2 | FERTIGE BRETT-GRÖSSE (MAX) | 250*500mm | O.K. |
3 | FERTIGE BRETT-GRÖSSE (MINUTE) | 10*15mm | O.K. |
4 | BRETT-STÄRKE (MAX) | 0,016" (0.4mm) | O.K. |
5 | BRETT-STÄRKE (MINUTE) | 0,00328" (0,085) | O.K. |
6 | FERTIGE BRETT-STÄRKE FOLERANCE 0.085mm≦Board Thickness<0.4mm | ±2mil (±0.05mm) | O.K. |
7 | BOHRLOCH-DURCHMESSER (MAX) | 0,236" (6.0mm) | O.K. |
8 | BOHRLOCH-DURCHMESSER (MINUTE) | 0,010" (0.25mm) | O.K. |
9 | Für das Maschinen-Bohrgerät BEENDET ÜBER DURCHMESSER (MINUTE) | 0,008" (0.2mm) | O.K. |
10 | ÄUSSERE SCHICHT-BASIS-KUPFER-STÄRKE (MINUTE) | 1/2OZ (0.01778mm) | O.K. |
11 | ÄUSSERE SCHICHT-BASIS-KUPFER-STÄRKE (MAX) | 1OZ (0.0355mm) | O.K. |
12 | INNERE SCHICHT-DIELEKTRISCHE STÄRKE (MINUTE) | 0,0127mm (1/2mil) | O.K. |
13 | INNERE SCHICHT-DIELEKTRISCHE STÄRKE (MAX) | 0.0254mm (1mil) | O.K. |
14 | BASE.MATERIAL | PU (260℃ TG) | O.K. |
15 | LOCH-DURCHMESSER-TOLERANZ (PTH) | ±2mil (±0.05mm) | ±1.5mil |
16 | LOCH-DURCHMESSER-TOLERANZ (NPTH) | ±1mil (±0.025mm) | ±1.5mil |
17 | LOCH-POSITIONS-TOLERANZ (VERGLICHEN MIT CAD-DATEN) | ±3mil (±0.076mm) | O.K. |
18 | PTH-LOCH-KUPFER-STÄRKE | ≧0.5mil (≧0.0125mm) | O.K. |
19 | PURPURTANG-ENTWURFS-LINIE WIDTH/SPACING (MINUTE) | mehrschichtige 2.5mil/2.5mil (0.0635mm/0.06 35mm) Seite des Doppelten 4mil/4mil (0.1016mm/0.1016mm), einlagiges 0.5OZ | O.K. |
20 | TOLERANZ NACH DER ÄTZUNG | ≦±20% (Common) | ±10% für Widerstand |
21 | BILD ZUR BILD-TOLERANZ (MINUTE) | ±5mil (±0.127mm) ±4mil | ±3mil (0.076mm) |
22 | BILD, ZUM DER TOLERANZ (MINUTE) ZU UMRANDEN | ±4mil (±0.1mm) | O.K. |
23 | LEGENDEN-MASKE REGISTARTION (MINUTE) | ±6mil (±0.15mm) | O.K. |
24 | SOLDERMASK REGISTARTION (MINUTE) | ±6mil (±0.15mm) | O.K. |
25 | SOLDERMASK-STÄRKE (MINUTE) | 10UM | O.K. |
26 | CVL REFISTRATION (MINUTE) | 8mil (4mil) | O.K. |
27 | CVLL-Druck und Kleberquantität (MINUTE) | 5.6mil (2.4mil) | O.K. |
28 | LÖTMITTEL-ZINN-FÜHRUNGS-STÄRKE AUF FINGER ODER AUFLAGE. (MAX) (MINUTE) UND TOLEARANCE-STÄRKE | (1.0mil) (0.1mil) ±0.30mil | ±0.15mil |
29 | GOLDfinger-NICKEL-STÄRKE (MAX) | 200u " ±100u“ | O.K. |
30 | LÖTMITTEL-STÄRKE AUF AUFLAGEN (HAL) (MINUTE) | 0.1mil | O.K. |
31 | NICKEL-STÄRKE FÜR ELECTROLESS NICKEL UND INMERSIONS-GOLD (MEASLRED AM MINTMUM-PUNKT) (MAX) | 200u " ±50u“ /1-4u“ | O.K. |
32 | LÖTMITTEL-STÄRKE AUF AUFLAGEN (HAL) (MAX) | 1.2mil | O.K. |
33 | SOLDERTHICKNESS AUF AUFLAGEN (HAL) (MINUTE) | 0.1mil | O.K. |
34 | DURCHMESSER-TOLERANZ DES LOCHENDEN LOCH-(MIN-MAX) | 0.5-6.0mm±0.05mm | O.K. |
35 | DIE TOLERANZ VON PASTEING-KLEBER UND DAS STEIFER | ±0.20mm | ±0.10mil |
36 | LOCHMATRIZE MASS-TOLERANZ (der RAND ZUM ZU UMRANDEN) (STEELDIE,), Stahl sterben Sie | ±4mil (±0.1mm) | ±2mil |
37 | LOCHMATRIZE MASS-TOLERANZ (das LOCH ZUM ZU UMRANDEN) (STEELDIE,), Stahl sterben Sie | ±4mil (±0.1mm) | ±2mil |
38 | LOCHMATRIZE MASS-TOLERANZ (das LOCH ZUM ZU UMRANDEN) Schneideisen (STEELDIE,) | ±8mil (±0.2mm) |
±6mil |
Doppeltes versah flexibler Stromkreis (FPC) besteht aus doppelseitigem kupfernem Verbundwerkstoff mit Spitzen- und Bodenfilmen mit seiten (PU oder Grün-/Gelb-Öl, Kohlenstoff-Tinte, usw.). Zwei
leitfähige Schichten mit einer Isolierschicht zwischen, plus conver überlagert auf äußerer Schicht. Die Abdeckungsfilme werden auf Zugangskupfer von beiden Seiten unter Verwendung durch überzogen vor-verlegt
Löcher (PTH).
