Einleitung
Leiterplattedurchschnitte mit Seiten versehenes des Doppelten hat ein doppelseitiges Kupfer, und metallisierte Löcher, das doppelseitiges Kupfer ist, und Kupfer ist Löcher nach innen
Beide Seiten haben doppeltes Verdrahtungsbrett, aber, den Draht auf beiden Seiten zu benutzen. Beide Seiten müssen im Raum mit passenden elektrischen Verbindungen sein. „Brücke“ zwischen diesem Stromkreis nannte vias. Aufnahmebohrung im PWB, Metall füllte oder beschichtete mit Löchern, die an die Leiter auf beiden Seiten angeschlossen werden können. Weil Doppel-platte Bereich zweimal so groß als das einzelne Gremium, das Doppeltgremium, zum der Einzelplatte Verdrahtung zu lösen, die wegen der Schwierigkeit geschwankt wird (kann zur anderen Seite des Lochs gedreht werden), es für Gebrauch in komplexerem als Einzelplatte Stromkreis passender ist.
Vorteile
Verglichen mit Einplatinen: Verdrahten bequem, einfache, arbeitsintensive Verdrahtung kleiner, kürzeres Zeilenlänge.
Doppelleitungs-Leiterplattenentwurf-Schritte
1. Bereiten Sie Stromkreisdiagramme vor
2. Stellen Sie eine neue Datei und geladene eine PWB-Teilpaketbibliothek her
3, Planungsstelle
4, in die Netztabelle und in die Komponenten
5, Komponenten des automatischen Plans
6, Plananpassung
7, die Netzdichteanalyse
8, die Regeln verdrahtend eingestellt
9, automatische Wegewahl
10, justieren manuell die Verdrahtung
Produktdetails:
Zahlung und Versand AGB:
|
Material: | FR1, FR2, CEM1, CEM3, FR4 | Nein von Schichten: | 2 |
---|---|---|---|
Oberflächengüte: | ENIG (Immersions-Gold)/Immersions-Silber/OSP/HASL | Brett-Stärke: | 0.4mm/0.8mm/1.0mm/1.2mm/1.6mm/2.0mm/2.4mm |
Kupferne Stärke: | 1-6 Unze | ||
Markieren: | Kundenspezifische PWB-Herstellung,Herstellung von Leiterplatten |

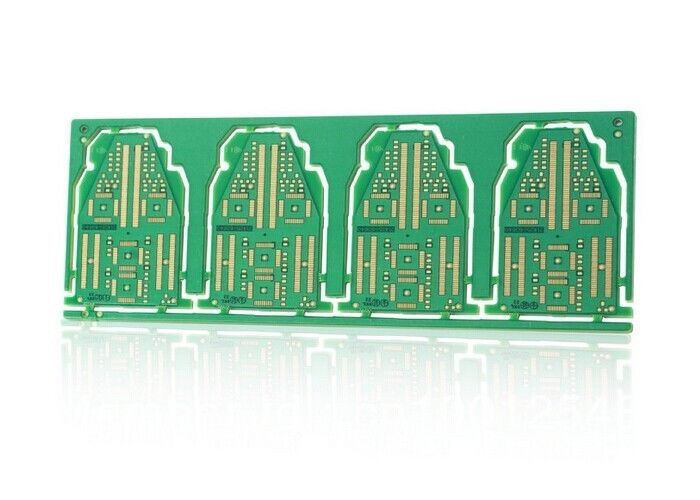

Elektronischer Prüfer-Grün-Doppeltes versah PWB mit V mit Seiten, das/geschnitten wurden, den Stempel-Löchern, die Entwurf verlegen
„PWB 2L“ wird auch als „doppeltes mit Seiten versehenes PWB“ genannt (D/S PWB). PTH (über) ist ein Muss, aber es hat nicht begraben oder Sackloch. Komponenten können auf Spitze und Unterseite zusammengebaut werden, also brauchen Sie nicht, dich um, wo man zu sorgen Komponenten auf das Brett und nicht Bedarf setzt, durch Lochkomponenten zu verwenden, der immer teuer als SMD eins ist.
Z.Z. ist dieses eine der populärsten Arten von PWB auf der Erde, und wir können 24 Stunden Schnelldrehung Service für sie zur Verfügung stellen.
Anwendung
Produkte werden an einer breiten Palette von High-Tech-Industrien wie angewendet: LED, Telekommunikation, Computeranwendung, Beleuchtung, Spielmaschine, industrielle Steuerung, Macht, Automobil und Spitzenunterhaltungselektronik, ect. Durch unaufhörliche Arbeit und Bemühung zum Marketing, Produktexporte zu den Amerikaner-, Kanada-, Europa-Grafschaften, zu Afrika und zu anderen asiatisch-pazifischen Ländern
Vorteil
1. PWB-Fabrik direkt
2. PWB-hohe Qualität
3. Guter Preis PWBs
4. Schnelle Zeit PWBs
5. PWB-Bescheinigung (ISO/UL E354810/RoHS)
