Leiterplattedurchschnitte mit Seiten versehenes des Doppelten hat ein doppelseitiges Kupfer, und metallisierte Löcher, das doppelseitiges Kupfer ist, und Kupfer ist Löcher nach innen
Beide Seiten haben doppeltes Verdrahtungsbrett, aber, den Draht auf beiden Seiten zu benutzen. Beide Seiten müssen im Raum mit passenden elektrischen Verbindungen sein. „Brücke“ zwischen diesem Stromkreis nannte vias. Aufnahmebohrung im PWB, Metall füllte oder beschichtete mit Löchern, die an die Leiter auf beiden Seiten angeschlossen werden können. Weil Doppel-platte Bereich zweimal so groß als das einzelne Gremium, das Doppeltgremium, zum der Einzelplatte Verdrahtung zu lösen, die wegen der Schwierigkeit geschwankt wird (kann zur anderen Seite des Lochs gedreht werden), es für Gebrauch in komplexerem als Einzelplatte Stromkreis passender ist.
Vorteile
Verglichen mit Einplatinen: Verdrahten bequem, einfache, arbeitsintensive Verdrahtung kleiner, kürzeres Zeilenlänge.
Doppelleitungs-Leiterplattenentwurf-Schritte
1. Bereiten Sie Stromkreisdiagramme vor
2. Stellen Sie eine neue Datei und geladene eine PWB-Teilpaketbibliothek her
3, Planungsstelle
4, in die Netztabelle und in die Komponenten
5, Komponenten des automatischen Plans
6, Plananpassung
7, die Netzdichteanalyse
8, die Regeln verdrahtend eingestellt
9, automatische Wegewahl
10, justieren manuell die Verdrahtung
Produktdetails:
Zahlung und Versand AGB:
|
Markieren: | Double-Layer-PCB,doppeltes Seiten-PWB |
---|

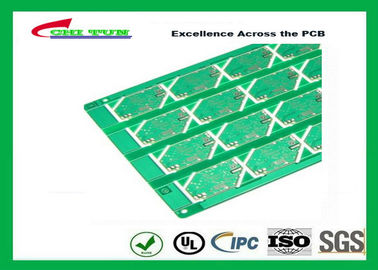

Zwei Schicht PWB, RoHS HASL keine X-out erlaubte PWB-Versammlung KB-FR4 16mm SMT
|
Produkt-Beschreibung |
Modellnummer: |
CTEL0210123 |
Zahl der Schicht: |
2Layer |
Material: |
FR4 |
Endstärke: |
1.6mm |
Kupfer: |
35UM |
PWB-Größe: |
1369*145.5mm |
Linienbreite/Linie Raum |
10/10mil |
Min.Hole-Größe: |
0.5mm |
Oberflächenende: | immerison Gold |
Grüne Lötmittelmaske |
|
|
kein sillkscreen |
|
halbe Löcher mahlen und überziehend |
|
CNC-/Oneplatte mit 8 verschiedenen Arten |
Ursprungsort: |
China |
Markenname: |
CHITUN |
Bescheinigung: |
UL, ROHS, ISO |
Standard: |
Ipc-Standard |
Geschäfts-Nutzen
Kosten: Bedeutende Kosteneinsparungen - Abwehr bis zu 60% auf Ihren Projekten
Zeit: Zeiteinsparungen - Prozess-Leistungsfähigkeit übersetzt in verringerte Zeit zur Fertigstellung.
Qualität: Verbesserte Qualität - im Voraus geplante Arbeit und Management, die Qualitätsergebnisse liefert.
