Einleitung
Leiterplattedurchschnitte mit Seiten versehenes des Doppelten hat ein doppelseitiges Kupfer, und metallisierte Löcher, das doppelseitiges Kupfer ist, und Kupfer ist Löcher nach innen
Beide Seiten haben doppeltes Verdrahtungsbrett, aber, den Draht auf beiden Seiten zu benutzen. Beide Seiten müssen im Raum mit passenden elektrischen Verbindungen sein. „Brücke“ zwischen diesem Stromkreis nannte vias. Aufnahmebohrung im PWB, Metall füllte oder beschichtete mit Löchern, die an die Leiter auf beiden Seiten angeschlossen werden können. Weil Doppel-platte Bereich zweimal so groß als das einzelne Gremium, das Doppeltgremium, zum der Einzelplatte Verdrahtung zu lösen, die wegen der Schwierigkeit geschwankt wird (kann zur anderen Seite des Lochs gedreht werden), es für Gebrauch in komplexerem als Einzelplatte Stromkreis passender ist.
Vorteile
Verglichen mit Einplatinen: Verdrahten bequem, einfache, arbeitsintensive Verdrahtung kleiner, kürzeres Zeilenlänge.
Doppelleitungs-Leiterplattenentwurf-Schritte
1. Bereiten Sie Stromkreisdiagramme vor
2. Stellen Sie eine neue Datei und geladene eine PWB-Teilpaketbibliothek her
3, Planungsstelle
4, in die Netztabelle und in die Komponenten
5, Komponenten des automatischen Plans
6, Plananpassung
7, die Netzdichteanalyse
8, die Regeln verdrahtend eingestellt
9, automatische Wegewahl
10, justieren manuell die Verdrahtung
Produktdetails:
Zahlung und Versand AGB:
|

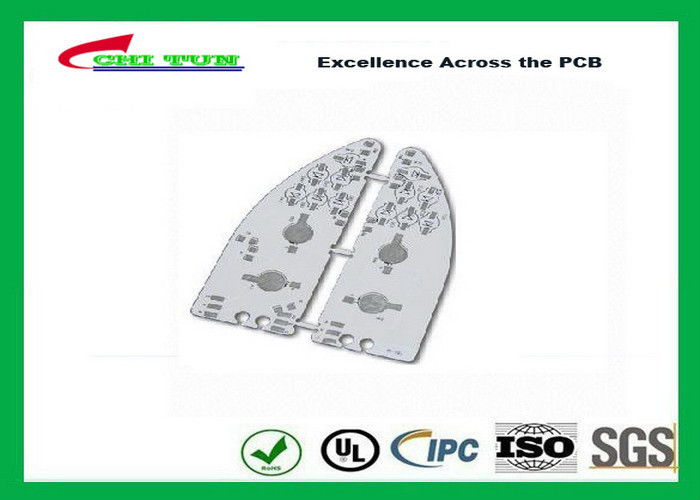

Material: | Aluminium | Schicht: | 2 |
---|---|---|---|
Dicke: | 1.6mm | ||
Hervorheben: | Double-Layer-PCB,Doppelseitig Circuit Board |
|
Produkt-Beschreibung |
Modellnummer: |
CTEL0210124 |
Zahl der Schicht: |
2Layer |
Material: |
AL |
Endstärke: |
1.6mm |
Kupfer: |
35UM |
PWB-Größe: |
1369*145.5mm |
Linienbreite/Linie Raum |
10/10mil |
Min.Hole-Größe: |
0.5mm |
Oberflächenende: | HASL |
Grüne Lötmittelmaske |
|
|
kein sillkscreen |
|
halbe Löcher mahlen und überziehend |
|
CNC-/Oneplatte mit 8 verschiedenen Arten |
Ursprungsort: |
China |
Markenname: |
CHITUN |
Bescheinigung: |
UL, ROHS, ISO |
Standard: |
Ipc-Standard |
Technische Wahlen für Metallkern-Leiterplatten
1 Schicht |
|
Anmerkungen |
---|---|---|
Material |
Aluminiumkern, Bedeckung FR4 |
|
Max. Größe |
500mm x 500mm |
|
Aluminiumstärke |
1.5mm, 2.0mm |
|
Anfangskupfer |
35µm (für 1.5mm), 140µm (für 2.0mm) |
|
Oberfläche |
Bleifreies HAL, Immersionsgold, Immersionszinn |
|
RoHS konform |
ja |
|
2 Schichten durch überzogen |
|
|
Material |
Aluminiumkern, Bedeckung FR4 |
|
Max. Größe |
600mm x 600mm |
|
Aluminiumstärke |
1.2mm, 1.5mm, 1.6mm |
|
|
0.8mm, 1.0mm, 2.0mm |
|
Basiskupfer |
18µm, 35µm, 70µm, 105µm, 140µm |
|
Oberfläche |
Bleifreies HAL, Immersionsgold, Immersionszinn |
|
RoHS konform |
ja |
|
Entwurfsparameter |
|
|
Min. Leiterbreite |
200µm |
|
Min. Leiterabstand |
200µm |
|
Min. ringförmiger Ring |
150µm |
|
Min. über (pth) |
0.3mm |
|
Q: 1. Kann ich eine Probe haben?
A: Ja können wir Ihnen unsere Probe schicken, um unsere Qualität zu überprüfen
Q: 2. Was ist die Vorbereitungs- und Anlaufzeit?
A: Probe benötigt 1-3 Tage, Massenproduktionsbedarf 7-10 Tage, auch entsprechend dem Auftragsvolumen
Q 3. Haben Sie irgendeine MOQ-Grenze?
A: Unser MOQ ist 1pcs
Q: 4. Wie versenden Sie die Waren und wie lang kommt es Nehmen an?
A: Wir versenden normalerweise durch DHL, UPS, Fedex oder TNT. Es dauert normalerweise 3-5 Tage, um anzukommen.
Q: 5. welche Datei, die wir anbieten sollten?
A: Die Herstellung von PWB sollte gerber Datei (protel, Energie-PWB, Auflagendatei) anbieten, PCBA sollte gerber Datei und BOM-Liste anbieten.
Q: 6. Wir möchten Ihre Firma besuchen?
A: Kein Problem, sind wir eine Produktion und Unternehmen, führen Blick zu Ihrer Ankunft vorwärts verarbeitend und wir Sie, unsere Fabrik und Verarbeitungsfabrik zu besichtigen.
