Doppelseitige Leiterplatten

Einleitung

Leiterplattedurchschnitte mit Seiten versehenes des Doppelten hat ein doppelseitiges Kupfer, und metallisierte Löcher, das doppelseitiges Kupfer ist, und Kupfer ist Löcher nach innen

Beide Seiten haben doppeltes Verdrahtungsbrett, aber, den Draht auf beiden Seiten zu benutzen. Beide Seiten müssen im Raum mit passenden elektrischen Verbindungen sein. „Brücke“ zwischen diesem Stromkreis nannte vias. Aufnahmebohrung im PWB, Metall füllte oder beschichtete mit Löchern, die an die Leiter auf beiden Seiten angeschlossen werden können. Weil Doppel-platte Bereich zweimal so groß als das einzelne Gremium, das Doppeltgremium, zum der Einzelplatte Verdrahtung zu lösen, die wegen der Schwierigkeit geschwankt wird (kann zur anderen Seite des Lochs gedreht werden), es für Gebrauch in komplexerem als Einzelplatte Stromkreis passender ist.

Vorteile

Verglichen mit Einplatinen: Verdrahten bequem, einfache, arbeitsintensive Verdrahtung kleiner, kürzeres Zeilenlänge.

Doppelleitungs-Leiterplattenentwurf-Schritte

1. Bereiten Sie Stromkreisdiagramme vor

2. Stellen Sie eine neue Datei und geladene eine PWB-Teilpaketbibliothek her

3, Planungsstelle

4, in die Netztabelle und in die Komponenten

5, Komponenten des automatischen Plans

6, Plananpassung

7, die Netzdichteanalyse

8, die Regeln verdrahtend eingestellt

9, automatische Wegewahl

10, justieren manuell die Verdrahtung

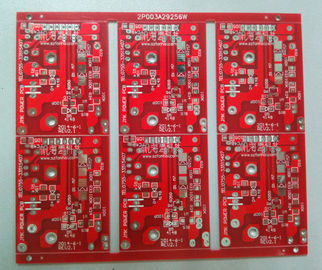

1.6mm FR4 ROTES doppeltes mit Seiten versehenes PWB PWB-Customed, das weißes Silkscreen 2.0oz Soem herstellt

1.6mm FR4 RED Double Sided PCB Customed PCB Manufacturing 2.0oz White Silkscreen OEM

Großes Bild : 1.6mm FR4 ROTES doppeltes mit Seiten versehenes PWB PWB-Customed, das weißes Silkscreen 2.0oz Soem herstellt

Produktdetails:

Herkunftsort:	China
Markenname:	SYF
Zertifizierung:	UL,ISO9001:2008,CE,ROHS,REACH,HALOGEN FREE,SGS
Modellnummer:	SYF-262

Zahlung und Versand AGB:

Min Bestellmenge:	100PCS
Preis:	Negotiation
Verpackung Informationen:	INNERES VAKUUMVERPACKTES MIT ÄUSSEREM PAPPkarton
Lieferzeit:	6-8 Tage
Zahlungsbedingungen:	O/A, D/P, L/C, T/T, PAYPAL, WESTverband
Versorgungsmaterial-Fähigkeit:	1 Million Stück pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Markieren:

Doppeltes versah Leiterplatten mit Seiten

doppeltes Seiten-PWB

1.6mm FR4 ROTES doppeltes mit Seiten versehenes PWB PWB-Customed, das weißes Silkscreen 2.0oz Soem herstellt

Schnelle Details:

1. Berufs-PWB-Hersteller.

2. PCBA, Soem, ODM-Service werden zur Verfügung gestellt.

3. Gerber-Datei benötigt.

4. Produkte sind E-geprüftes 100%.

5. Qualitätsgarantie und Berufskundendienst

DIE DETAILS DES PRODUKTES
Rohstoff	FR-4 (Tg 180, CEM-1 verfügbar)
Schicht-Zählung	2-Layer
Brett-Stärke	1.6mm
Kupferne Stärke	2.0oz
Oberflächenende	HASL (BLEIFREI)
Lötmittel-Maske	ROT
Silkscreen	Weiß
Min. Spurn-Breite/Abstand	0.075/0.075mm
Min. Loch-Größe	0.25mm
Loch-Wand-Kupfer-Stärke	≥20μm
Maß	300×400mm
Verpacken	Inner: Vakuumverpackt in den weichen Plastikballen Äußer: Pappkartone mit doppelten Bügeln
Anwendung	Kommunikation, Automobil, Zelle, Computer, medizinisch
Vorteil	Konkurrenzfähiger Preis, schnelle Lieferung, OEM&ODM, freie Proben,
Spezielle Anforderungen	Begraben und blind über, Widerstand-Steuerung, über Stecker, BGA, die löten und Goldfinger sind- annehmbar
Bescheinigung	UL, ISO9001: 2008, ROHS, REICHWEITE, SGS, HALOGEN-FREE

PRODUKTIONS-FÄHIGKEIT VON PWB
Verfahrensingenieur	EINZELTEILE Einzelteil	PRODUKTIONS-FÄHIGKEIT Herstellungsfähigkeit
Laminat	Art	FR-1, FR-5, FR-4 Hoch-Tg, ROGERS, ISOLA, ITEQ, ALUMINIUM, CEM-1, CEM-3, TAKONISCH, ARLON, TEFLON
Laminat	Stärke	0.2~3.2mm
Produktions-Art	Schicht-Zählung	2L-16L
Produktions-Art	Oberflächenbehandlung	HAL, Vergolden, Immersions-Gold, OSP, Immersions-Silber, Immersions-Zinn, bleifreies HAL
Schneiden Sie Laminierung	Größe Max. Working Panel	1000×1200mm
Innere Schicht	Interne Kern-Stärke	0.1~2.0mm
	Interne Breite/Abstand	Minute: 4/4mil
	Interne kupferne Stärke	1.0~3.0oz
Maß	Brett-Dickentoleranz	±10%
Maß	Zwischenlagen-Ausrichtung	±3mil
Bohrung	Fertigungs-Platten-Größe	Maximal: 650×560mm
	Bohrdurchmesser	≧0.25mm
	Loch-Durchmesser-Toleranz	±0.05mm
	Loch-Positions-Toleranz	±0.076mm
	Min.Annular-Ring	0.05mm
PTH+Panel-Überzug	Loch-Wandkupfer Stärke	≧20um
PTH+Panel-Überzug	Einheitlichkeit	≧90%
Äußere Schicht	Spurbreite	Minute: 0.08mm
Äußere Schicht	Gleisabstand	Minute: 0.08mm
Muster-Überzug	Fertige kupferne Stärke	1oz~3oz
EING-/Flashgold	Nickel-Stärke	2.5um~5.0um
EING-/Flashgold	Goldstärke	0.03~0.05um
Lötmittel-Maske	Stärke	15~35um
Lötmittel-Maske	Lötmittel-Masken-Brücke	3mil
Legende	Linienbreite/Zeilenabstand	6/6mil
Goldfinger	Nickel-Stärke	≧120u-〞
Goldfinger	Goldstärke	1~50u〞
Heißluft-Niveau	Zinn-Stärke	100~300u〞
Verlegung	Toleranz des Maßes	±0.1mm
	Schlitz-Größe	Minute: 0.4mm
	Schneider-Durchmesser	0.8~2.4mm
Lochen	Entwurfs-Toleranz	±0.1mm
Lochen	Schlitz-Größe	Minute: 0.5mm
V-CUT	V-CUT Maß	Minute: 60mm
	Winkel	15°30°45°
	Bleiben Dickentoleranz	±0.1mm
Abschrägung	Abschrägungsmaß	30~300mm
Test	Prüfungs-Spannung	250V
Test	Max.Dimension	540×400mm
Widerstand-Steuerung	Toleranz	±10%
Aspekt-Zuteilung		12:1
Bohrende Größe Lasers		4mil (0.1mm)
Spezielle Anforderungen		Begraben und blind über, Widerstand-Steuerung, über Stecker, BGA, die löten und Goldfinger sind- annehmbar
OEM&ODM-Service		Ja
