Doppelseitige Leiterplatten

Einleitung

Leiterplattedurchschnitte mit Seiten versehenes des Doppelten hat ein doppelseitiges Kupfer, und metallisierte Löcher, das doppelseitiges Kupfer ist, und Kupfer ist Löcher nach innen

Beide Seiten haben doppeltes Verdrahtungsbrett, aber, den Draht auf beiden Seiten zu benutzen. Beide Seiten müssen im Raum mit passenden elektrischen Verbindungen sein. „Brücke“ zwischen diesem Stromkreis nannte vias. Aufnahmebohrung im PWB, Metall füllte oder beschichtete mit Löchern, die an die Leiter auf beiden Seiten angeschlossen werden können. Weil Doppel-platte Bereich zweimal so groß als das einzelne Gremium, das Doppeltgremium, zum der Einzelplatte Verdrahtung zu lösen, die wegen der Schwierigkeit geschwankt wird (kann zur anderen Seite des Lochs gedreht werden), es für Gebrauch in komplexerem als Einzelplatte Stromkreis passender ist.

Vorteile

Verglichen mit Einplatinen: Verdrahten bequem, einfache, arbeitsintensive Verdrahtung kleiner, kürzeres Zeilenlänge.

Doppelleitungs-Leiterplattenentwurf-Schritte

1. Bereiten Sie Stromkreisdiagramme vor

2. Stellen Sie eine neue Datei und geladene eine PWB-Teilpaketbibliothek her

3, Planungsstelle

4, in die Netztabelle und in die Komponenten

5, Komponenten des automatischen Plans

6, Plananpassung

7, die Netzdichteanalyse

8, die Regeln verdrahtend eingestellt

9, automatische Wegewahl

10, justieren manuell die Verdrahtung

Kundenspezifische multi Schicht-Doppelschicht PWB-Kupfer-Paste, PWB-Leiterplatte

Custom Multi Layer Double Layer PCB Copper Paste , PCB Printed Circuit Board

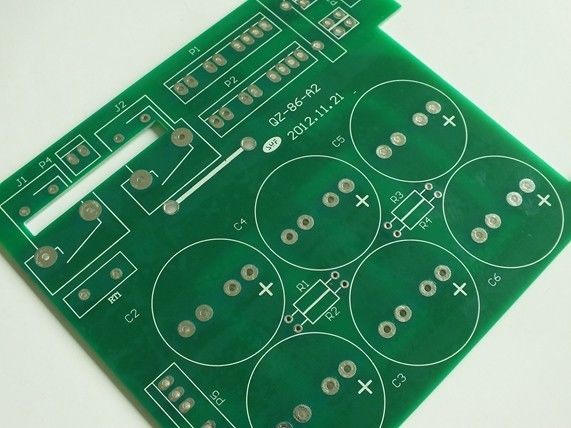

Großes Bild : Kundenspezifische multi Schicht-Doppelschicht PWB-Kupfer-Paste, PWB-Leiterplatte

Produktdetails:

Herkunftsort:	China
Markenname:	SYF
Zertifizierung:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Modellnummer:	SYF-060

Zahlung und Versand AGB:

Min Bestellmenge:	10pcs
Preis:	Negotiation
Verpackung Informationen:	INNERES VAKUUMVERPACKTES MIT ÄUSSEREM PAPPkarton
Lieferzeit:	6-8 Tage
Zahlungsbedingungen:	O/A, D/P, L/C, T/T, PAYPAL, WESTverband
Versorgungsmaterial-Fähigkeit:	1 Million Stück pro Monat
Charakteristischer Service:	ODM/OEM/PCBA
Eigenschaften 1:	Gerber-Datei benötigt
Eigenschaften 2:	E-Test 100%
Eigenschaften 3:	Qualitätsgarantie und Berufskundendienst

Kontakt

Ausführliche Produkt-Beschreibung

Markieren:

Doppeltes versah Leiterplatten mit Seiten

doppeltes Seiten-PWB

Kundenspezifische multi Schicht-Doppelschicht PWB-Kupfer-Paste, PWB-Leiterplatte

DIE DETAILS DES PRODUKTES
Rohstoff	FR-4
Schicht-Zählung	2-Layer
Brett-Stärke	2.0mm
Kupferne Stärke	2.0oz
Oberflächenende	ENIG (Electroless Nickel-Immersions-Gold)
Lötmittel-Maske	Grün
Silkscreen	Weiß
Min. Spurn-Breite/Abstand	0.075/0.075mm
Min. Loch-Größe	0.25mm
Loch-Wand-Kupfer-Stärke	≥20μm
Maß	300×400mm
Verpacken	Inner: Vakuumverpackt in den weichen Plastikballen Äußer: Pappkartone mit doppelten Bügeln
Anwendung	Kommunikation, Automobil, Zelle, Computer, medizinisch
Vorteil	Konkurrenzfähiger Preis, schnelle Lieferung, OEM&ODM, freie Proben,
Spezielle Anforderungen	Begraben und blind über, Widerstand-Steuerung, über Stecker, BGA, die löten und Goldfinger sind- annehmbar
Bescheinigung	UL, ISO9001: 2008, ROHS, REICHWEITE, SGS, HALOGEN-FREE

PRODUKTIONS-FÄHIGKEIT VON PWB
Verfahrensingenieur	EINZELTEILE Einzelteil	PRODUKTIONS-FÄHIGKEIT Herstellungsfähigkeit
Laminat	Art	FR-1, FR-5, FR-4 Hoch-Tg, ROGERS, ISOLA, ITEQ, ALUMINIUM, CEM-1, CEM-3, TAKONISCH, ARLON, TEFLON
Laminat	Stärke	0.2~3.2mm
Produktions-Art	Schicht-Zählung	2L-16L
Produktions-Art	Oberflächenbehandlung	HAL, Vergolden, Immersions-Gold, OSP, Immersions-Silber, Immersions-Zinn, bleifreies HAL
Schneiden Sie Laminierung	Größe Max. Working Panel	1000×1200mm
Innere Schicht	Interne Kern-Stärke	0.1~2.0mm
	Interne Breite/Abstand	Minute: 4/4mil
	Interne kupferne Stärke	1.0~3.0oz
Maß	Brett-Dickentoleranz	±10%
Maß	Zwischenlagen-Ausrichtung	±3mil
Bohrung	Fertigungs-Platten-Größe	Maximal: 650×560mm
	Bohrdurchmesser	≧0.25mm
	Loch-Durchmesser-Toleranz	±0.05mm
	Loch-Positions-Toleranz	±0.076mm
	Min.Annular-Ring	0.05mm
PTH+Panel-Überzug	Loch-Wandkupfer Stärke	≧20um
PTH+Panel-Überzug	Einheitlichkeit	≧90%
Äußere Schicht	Spurbreite	Minute: 0.08mm
Äußere Schicht	Gleisabstand	Minute: 0.08mm
Muster-Überzug	Fertige kupferne Stärke	1oz~3oz
EING-/Flashgold	Nickel-Stärke	2.5um~5.0um
EING-/Flashgold	Goldstärke	0.03~0.05um
Lötmittel-Maske	Stärke	15~35um
Lötmittel-Maske	Lötmittel-Masken-Brücke	3mil
Legende	Linienbreite/Zeilenabstand	6/6mil
Goldfinger	Nickel-Stärke	≧120u-〞
Goldfinger	Goldstärke	1~50u〞
Heißluft-Niveau	Zinn-Stärke	100~300u〞
Verlegung	Toleranz des Maßes	±0.1mm
	Schlitz-Größe	Minute: 0.4mm
	Schneider-Durchmesser	0.8~2.4mm
Lochen	Entwurfs-Toleranz	±0.1mm
Lochen	Schlitz-Größe	Minute: 0.5mm
V-CUT	V-CUT Maß	Minute: 60mm
	Winkel	15°30°45°
	Bleiben Dickentoleranz	±0.1mm
Abschrägung	Abschrägungsmaß	30~300mm
Test	Prüfungs-Spannung	250V
Test	Max.Dimension	540×400mm
Widerstand-Steuerung	Toleranz	±10%
Aspekt-Zuteilung		12:1
Bohrende Größe Lasers		4mil (0.1mm)
Spezielle Anforderungen		Begraben und blind über, Widerstand-Steuerung, über Stecker, BGA, die löten und Goldfinger sind- annehmbar
OEM&ODM-Service		Ja

Schnelle Details

Einer der größten Hersteller PWBs (Leiterplatte) in China mit über Personal 500.
Einer der Berufs-PWB-Hersteller in China mit der Erfahrung 20 Jahre.
Bescheinigungen von ISO9001: 2008, UL, CER, ROHS, REICHWEITE, HALOGEN-FREE ist Treffen.
Gute Qualität mit konkurrenzfähigem Preis für alle Arten PWB hergestellt durch SYF.
One-stop Service von PWB mit Versammlung wird an unsere Kunden geliefert.
Beste Dienstleistung mit schneller Antwort wird immer für unsere Kunden erbracht.
Alle Arten Oberflächenende wird, wie ENIG, OSP.Immersions-Silber, Immersions-Zinn, Immersions-Gold, bleifreies HASL, HAL angenommen.
Moderne Produktionsausrüstung und so weiter importiert aus Japan und Deutschland, wie PWB-Laminierungs-Maschine, Bohrmaschine CNC, Selbst-PTH Linie, AOI (automatische Optikinspektion), Sonden-Flugmaschine.
BGA, Blind&Buried Vias und Widerstand-Steuerung wird angenommen.
