Doppelseitige Leiterplatten

Einleitung

Leiterplattedurchschnitte mit Seiten versehenes des Doppelten hat ein doppelseitiges Kupfer, und metallisierte Löcher, das doppelseitiges Kupfer ist, und Kupfer ist Löcher nach innen

Beide Seiten haben doppeltes Verdrahtungsbrett, aber, den Draht auf beiden Seiten zu benutzen. Beide Seiten müssen im Raum mit passenden elektrischen Verbindungen sein. „Brücke“ zwischen diesem Stromkreis nannte vias. Aufnahmebohrung im PWB, Metall füllte oder beschichtete mit Löchern, die an die Leiter auf beiden Seiten angeschlossen werden können. Weil Doppel-platte Bereich zweimal so groß als das einzelne Gremium, das Doppeltgremium, zum der Einzelplatte Verdrahtung zu lösen, die wegen der Schwierigkeit geschwankt wird (kann zur anderen Seite des Lochs gedreht werden), es für Gebrauch in komplexerem als Einzelplatte Stromkreis passender ist.

Vorteile

Verglichen mit Einplatinen: Verdrahten bequem, einfache, arbeitsintensive Verdrahtung kleiner, kürzeres Zeilenlänge.

Doppelleitungs-Leiterplattenentwurf-Schritte

1. Bereiten Sie Stromkreisdiagramme vor

2. Stellen Sie eine neue Datei und geladene eine PWB-Teilpaketbibliothek her

3, Planungsstelle

4, in die Netztabelle und in die Komponenten

5, Komponenten des automatischen Plans

6, Plananpassung

7, die Netzdichteanalyse

8, die Regeln verdrahtend eingestellt

9, automatische Wegewahl

10, justieren manuell die Verdrahtung

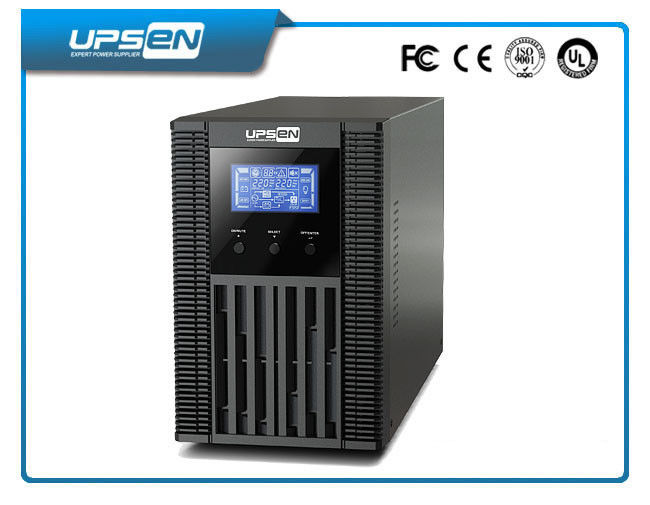

Richten Sie doppelte Umwandlung Hochfrequenzon-line-UPS 1000Va/800W mit 6 Iec-Ausgängen aus

True Double Conversion High Frequency Online UPS 1000Va / 800W with 6 IEC Outlets

Großes Bild : Richten Sie doppelte Umwandlung Hochfrequenzon-line-UPS 1000Va/800W mit 6 Iec-Ausgängen aus

Produktdetails:

Herkunftsort:	China
Markenname:	UPSEN
Zertifizierung:	CE, ISO, RoHS
Modellnummer:	Grüne Stern-Reihe 1-3Kva

Zahlung und Versand AGB:

Min Bestellmenge:	5X
Preis:	negotiable
Verpackung Informationen:	Kartone u. hölzerne Palette
Lieferzeit:	7-15 Tage
Zahlungsbedingungen:	T/T, LC, WU, Geld-Gramm usw.
Versorgungsmaterial-Fähigkeit:	50,000 pcs / month

Kontakt

Ausführliche Produkt-Beschreibung

Typ:	off-line	Ausgangsleistungsfaktor:	0,8
Phase:	Einphasig	Schutz:	Über Last/Strom/Spannung, Kurzschluss usw.
Anzeige:	digitale lcd-Anzeige	H.S. Code:	8504402000
Hervorheben:	ups online Lieferanten , ups online Stromversorgung

Richten Sie doppelte Umwandlung Hochfrequenzon-line-UPS 1000Va/800W mit 6 Iec-Ausgängen aus

Hauptmerkmale

• On-line-- und doppelte Umwandlungstechnologie Ture
• 1000Va UPS eingebautes 2pcs von den Batterien 12V 9Ah

• Reines Sinus-Wellenausgangssignal
• Mikroprozessorsteuerung optimiert Zuverlässigkeit
• Eingangsleistungsfaktorkorrektur
• Ausgangsleistungsfaktor 0,8
• Breite Eingangsspannung (110 V – 300 V)
• Konvertermodus verfügbar
• ECO-Modus für Energieeinsparung
• Generator kompatibel
• Ladegerätkapazitätserweiterung zu 6A für langfristige Modelle
• Smart SNMP funktioniert gut entweder mit USB oder RS-232 zusammen
• Umfassende Anzeige erlaubt einfache Überwachung und Zugang von UPS-Status

Anwendung:

Computer, PC, Server, Daten-Räume, Telekommunikation, Kommunikationen, Verkehr, Bank-System, ATM

Steueramt, Schule usw.

Technische Spezifikation

GRÜNER STERN-ON-LINE--UPS-AUSWAHLHILFE
MODELL		G1K (L)	G2K (L)	G3K (L)
PHASE		Einphasiges mit Boden
KAPAZITÄT		/800 W VA 1000	/1600 W VA 2000	3000 W VA/2400
INPUT
Nennspannung		100/110/115/120/127VAC oder 200/208/220/230/240VAC
Eingangsspannungsbereich		55-145 VAC oder 110-300 VAC
Frequenzbereich		40Hz \| 70 Hz
Energie-Faktor		≧ 0,99 @ Nennspannung (100% Last)
OUTPUT
Ausgangsspannung		100/110/115/120/127VAC oder 200/208/220/230/240VAC
Voltage Regulation		± 1%
Frequenzbereich (synchronisierte Strecke)		47~ 53 Hz oder 57 \| 63 Hz
Frequenzbereich (Batterie. Modus)		± 50 Hz oder 60Hz 0,1 Hz
Gegenwärtiges Kamm-Verhältnis		3:1
Klirren		≦ 3 % THD (lineare Last); ≦ 6 % THD (nichtlineare Last)
Übertragungszeit	Wechselstrom zu DC	Null
	Zu überbrücken Inverter	Frau 4 (typisch)
Wellenform (Batterie. Modus)		Reines Sinewave
LEISTUNGSFÄHIGKEIT
Zu Wechselstrom-Modus		88%	89%	90%
Zum Batterie-Modus		83%	87%	88%
BATTERIE
Standardmodell	Batterie-Art	12 V/9 AH	12 V/7AH	12 V/7 AH
	Zahlen	2	6	6
	Typische Nachladen-Zeit	4 Stunden stellen zu 90% Kapazität wieder her
	Ladestrom (Maximum)	1,0 A
	Ladespannung	27.4VDC ± 1%	82,1 VDC ±1%	82,1 VDC ±1%
Langfristiges Model*	Batterie-Art	Abhängig von der Kapazität von externen Batterien
	Zahlen	3	6	8
	Ladestrom (Maximum)	1.0A/2.0A/4.0A/6.0 A
	Ladespannung	41.0VDC ± 1%	82,1 VDC ±1%	109.4VDC ±1%
INDIKATOREN
LCD		Niveauregulierung, Batterieniveau, Wechselstrom-Modus, Batteriemodus, Überbrückungsmodus und Störungsindikatoren
WARNUNG
Batterie-Modus		Klingen aller 4 Sekunden
Schwache Batterie		Klingen jeder Sekunde
Überlastung		Jede Sekunde zweimal klingen
Störung		Ununterbrochen klingend
KÖRPERLICH
Standardmodell	Maß, D x W x H (Millimeter)	397 X 145 X 220	419X190X318
	Nettogewicht (Kilogramm)	13	26	28
Langfristiges Model*	Maß, D x W x H (Millimeter)	282 x 145 x 220	397 X 145 X 220
	Nettogewicht (Kilogramm)	4,6	6,8	7,4
UMWELT
Feuchtigkeit		20-90 % relativer Feuchtigkeit @ 0 - 40°C (kondensationsfrei)
Geräuschpegel		Kleiner als 50dBA @ 1 Meter
MANAGEMENT
Smart RS-232/USB		Unterstützungen Windows2000/2003/XP/Vista/2008/7/8, Linux, Unix und MAC
Optionales SNMP		Energiemanagement von SNMP-Manager und -web browser

* Langfristiges Modell ist in den Systemen 200/208/220/230/240VAC nur verfügbar.

Wettbewerbsvorteile:

1: Die Garantie drei Jahre für on-line-UPS und 1% geben UPS oder 2% freie PWB-Bretter frei
3: Guter Kundendienst, sind wir voll für alle mögliche Störungen verantwortlich, die durch unsere Seite verursacht werden
4: Berufserfahrung auf dem Energiegebiet mehr als 10 Jahre
5: Professionelle technische Unterstützung vor und nach Verkäufen

6: Fristgerechte Antwort, schnelle Lieferfrist und flexible Operationen, Specialanträge irgendwelcher Kunden zufriedenzustellen.

7: Freier Soem- u. ODM-Service

8: Konkurrenzfähiger Preis, Qualität und reife Produkte

Richten Sie doppelte Umwandlung Hochfrequenzon-line-UPS 1000Va/800W mit 6 Iec-Ausgängen aus
