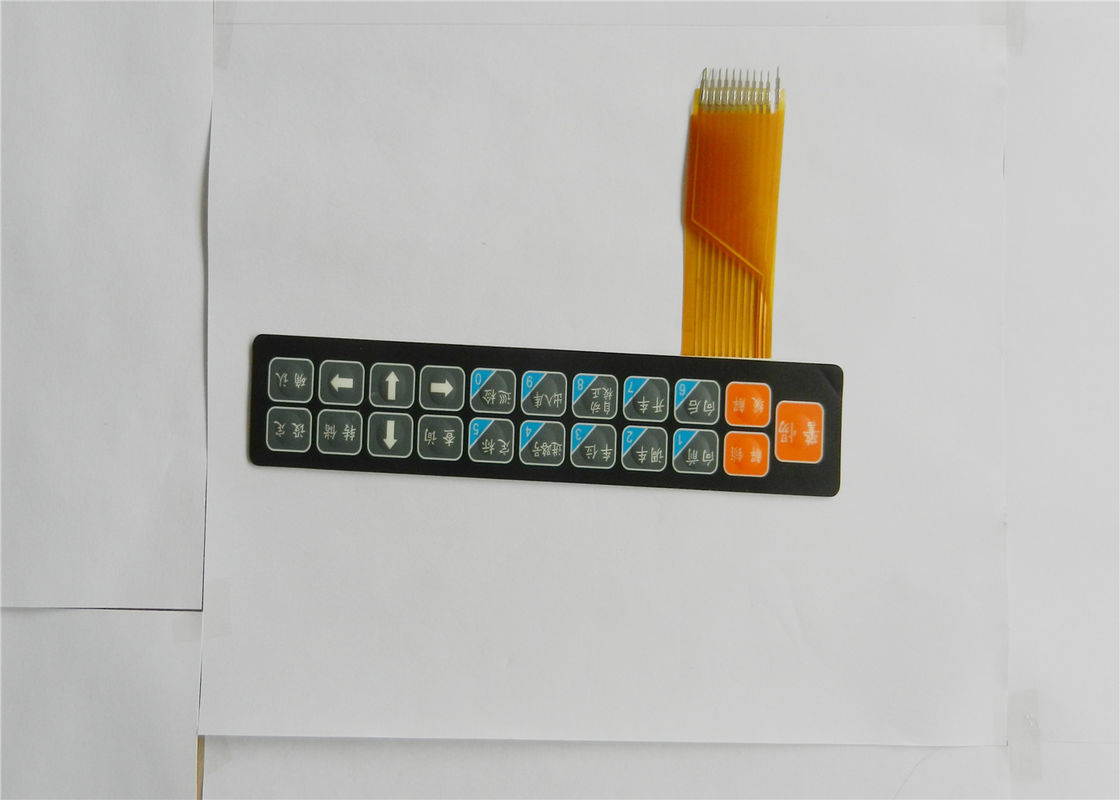

Kundengebundener einseitiger Folientastatur-Schalter PWB-FR4 mit Metallhaube
Schnelles Detail:
> Grafische Überlagerung: Beschaffenheit
> Zweite Schicht: Kleber Papierlösekorotron 6100
> Kleber: 3M 467
> Stromkreisschicht: Doppel- PWB Seite Simplex FR4 PWBs FR4
> Knopf: prägeartige flache Polyhaubenmetallhaube
> Geführte Farbe: grüne, rote, gelbe und weiße einzelne Farbe
> Neigung: 1,0 Millimeter
> Stoßkraft: 280 g
> Elektronische hauptsächlichcompents: LED, Metallhaubenverbindungsstück
> Betriebsbedingung: 40°c, 90%~95%, 240 Stunden lang
> Lebensdauer: 5000000mal
Beschreibung:
> Oberfläche: Mattglattes
> Überlagerungsknopf: geprägt 0,35 Millimeter
> Metallhaubengröße: Φ 8 Millimeter-Metallhaube
> Fenster: nein
> Geführtes Fenster: kein Farbüberzogenes lichtdurchlässiges
> PWB-Gold gewaschen: ja nicht
> Toleranz: 0,05 Millimeter
> Wasserbeweisklasse: IP 67
> Verbindungsstück: mit
> Zusammenpassende Farbe: Farbzusammenpassendes System Pantone und RAL.
Anwendungen:
1. A. Für Messgerät wie analytisches Instrument, See-intrument, medizinische Ausrüstung und so weiter
B. Für die mechanischen und elektrischen Produkte wie elektrisches und so weiter wiegen CNC-Maschine, Roboter, Druckmaschine, Funktionstastatur, Monitor, Drucker, grafisches plolter.
C. Für OS-Bürosystem wie Telefonapparat, kopieren Faxgerät, Katze, Zähler und so weiter
Anmerkung:
Die Füße der Metallhaube können nicht gefaltet werden 90 Grad in Richtung zu seiner Spitze, wenn Gebrauch, es die Lebensdauer der Metallhaube verringert
Spezifikationen
|
1. Elektrisch
|
|
|
Maximale Stromkreis-Bewertung: 35V (DC), 100mA, 1W
|
35V DC, 100mA, 1W
|
|
|
Durchgangswiderstand: 10Ω~ 500Ω (schwankt von der Spurnlänge und -material)
|
10Ω~500Ω
|
|
|
Isolationswiderstand: 100MΩ 100V
|
100MΩ an DC 100V
|
|
|
Nichtleiter: 250 Vrms (50~60Hz 1min)
|
Effektivwert 250V (50-60Hz 1min)
|
|
|
Kontaktprellen: <>
|
5ms oder kleiner
|
|
|
Leben: Flach: ≥ 5million Zeiten
|
|
|
Taktil: ≥ 1 Millionmal
Duraswitch: ≥ 10million Zeiten
|
Flach-60g~300g (2~10OZ)
|
|
|
Tastart 150g~400g (6~14OZ)
|
|
|
2. Mechanisch
|
Flach-0.1~0.5mm
|
|
|
Tastart 0.6~1.5mm
|
|
|
Betätigungs-Kraft: Flach: 57~284g (2~10oz)
Taktil: 170~397g (6~14oz)
|
Flachfünf Million Schließungen oder taktilschließungen oder mehr des typs eins Million
|
|
| |
|
Schalter-Höhe: Flach: 0.1~0.5mm
|
|
|
Taktil: 0.6~1.5mm
|
-40°c~+80°c
|
|
Warum man Shenzhen-boerzhuo Membranschalter wählt?
1. Kein Bedarf, sich um die Qualitäten (wir nehmen Antwort wenn unser Grundführungsausfall) zu sorgen.
2. Alle mögliche Produkte in unserer Fabrik sind durchführten Lebensdauertest, Stromkreistest, jeder Schritt ist in der guten Qualitätskontrolle, wir beharren an, Qualität ist abhängen vom Herstellungsschritt nicht die QC-Arbeitskräfte.
3. Wir werden spezialisiert, können helfen zu entwerfen und guten Vorschlag machen.
4. Ausgenommen Membranschalter und Touch Screen können wir verschiedene Arten der Versammlung, wie Membranschalter und Touch Screen mit FPC auch und so weiter tun, PWB, Silikonkautschuk, Metallbeistand, Plastikeinfassung.
5. Wir können Auftrag der kleinen Menge annehmen und konkurrenzfähigen Preis anbieten.
6. Strenge Qualitätsinspektion, 100% Funktionsprüfung und wir können spezifizierte Prüfung, wie Bescheidenheitsprüfung auch tun, Lebenserwartungsprüfung, Betätigungskraftprüfung.
A: Was ist die Vorbereitungs- und Anlaufzeit für Beispiel- und Massenauftrag?
B: 7 Tage ist, nachdem sie bestätigt für Probe gezeichnet haben, anhäufen Auftrag normalerweise 15-20 Tage, abhängen von den Produkten. okay.
A: Wie lang Ihre Qualitätsgarantiezeit ist
B: in normalerweise 3 Monate.
A: Groß, TKS. Tun Sie es.
