Einleitung:
Konzentrieren Sie sich auf das grundlegendste von PWB, die Komponenten, die auf eine Seite, die andere Seite des Drahtes gerichtet werden, wird konzentriert. Weil Drähte nur auf einer Seite, also erscheinen, dieser Art von PWB wird einseitiges PWB genannt.
Einzelner PlattenBauschaltplan wird Priorität mit zum Netzdrucken d.h. in der kupfernen Oberfläche gegeben, die auf dem Widerstandmittel gedruckt wird, um Schweißen zu verhindern des Widerstands, nachdem man gedruckt auf Kennzeichen geätzt hat, und dann Weise verarbeitend, die Teilaufnahmebohrung und den Auftritt abzuschließen gelocht hat. Darüber hinaus benutzen der Teil einer kleinen Menge verschiedener Produkte, das lichtempfindliche Widerstandmittel, das Muster der photographischen Methode bildet.
Betriebstemperaturbereich von 130 C zu 230 einseitigen Brettern C. sind mit Oberflächenenden einschließlich organisches protectant Oberflächen(OSP), Immersions-Silber, Zinn und Vergolden zusammen mit verbleitem oder bleifreiem Heißluft-Lötmittel-Niveau (HASL) verfügbar.
Material:
Einseitiges Grundmaterial PWBs in phenoplastisches kupfernes Papierpapier lamelliertem Brett, kupferne Lamellenplatte des Epoxidharzes wird Priorität zu gegeben.
Struktur:
Zuerst, die kupferne geätzt zu werden Folie, etc.-Prozess, um einen Stromkreis erfordert, einen schützenden, um die entsprechende Auflage herauszustellen gebohrt zu werden Film zu erhalten. Nachdem und dann Methode gesäubert worden ist gerollt worden ist, um die zwei zu kombinieren. Dann der herausgestellte Vergolden- oder Zinnschutz der Auflage Teil.
Produktionsverfahren:
Einzelne kupferplattierte Platte - löschend - photochemische Methoden-/Siebdruckbildübertragung - entfernen Sie Korrosion wurde gedruckt - Reinigung, trockene - Lochmaschinelle bearbeitung - Form - Trockenreinigung - Druckwiderstandsschweißenbeschichtung - Heilung - Druckkennzeichensymbol - Heilung - Trockenreinigungstrockner - vorbeschichteter Fluss- ein Endprodukt
Anwendung
Einseitiges PWB der meiste Gebrauch im Radio, die Heizungsmaschine, der Kühlraum, die Waschmaschinen und anderes Elektrogerätprodukt sowie der Drucker, Verkaufäutomaten, LED-Beleuchtung, elektronische Bauelemente, wie Handelsmaschinenstromkreis
Produktdetails:
Zahlung und Versand AGB:
|
Markieren: | SMD LED PWB-Brett,geführtes helles PWB-Brett,LED-Platine |
---|

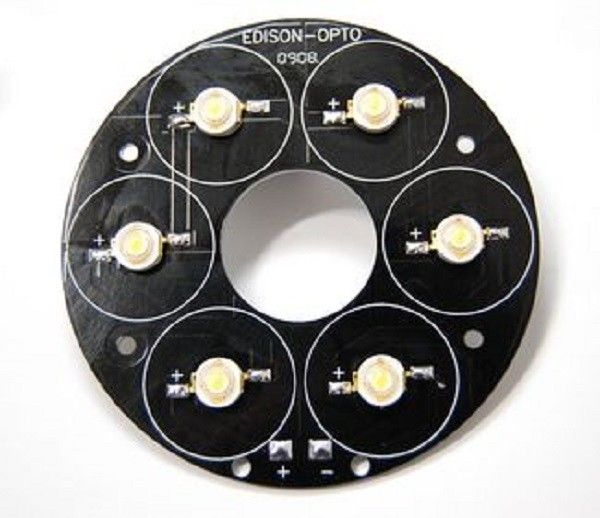

Einseitiges PWB, geführtes Leiterplatte smd führte PWB-Brett
Als PWB-Lieferant haben wir verschiedene Fähigkeiten für irgendeine Art ofPCB Fabricationchallenge, die Sie an uns werfen können.
Als PWB-Firma haben wir in 13 Jahren Erfahrung die einfachen und vollen Prototypleiterplatten für Tausenden Geschäfte auf der ganzen Welt bereitstellend. Wir können bis fünf tausend volles productionprintedcircuit boardswithout NRE Minimum oder Verträge herstellen.
Dieses versieht Ihre Firma mit mehr Flexibilität und Wahlen für Ihre PWB-Herstellungsspezifikationen.
Details:
1) Schnelles PWB mit in 12 Stunden, 24 Stunden und 48 Stunden sind verfügbar.
2) Kein MOQ für PWB und PCBA und FPC
3) Bretter sind RoHS, das konform ist mit UL (E465880)
4) Ingenieure mit in 10 Jahren Berufserfahrung können Ihnen Berufsvorschläge anbieten
5) Fabrikproduktion Fähigkeit von 30000 sqm/von Monat
6) Qualitätsprüfungsrichtlinie: Klasse IPC-6012 II
7) Grundmaterial: FR4, Hallo-tg FR4, Aluminium, Hochfrequenz (Rogers, takonisches, F4B, Arlon etc.), PU, HAUSTIER
Unsere Vorteile:
Ihre beste Quelle zu PWB u. zu PCBA
1) Jedes Brett ist zu IPC-Klasse II oder höherer Standard
2) Alle Bretter sind UL, das in ISO-9001 zugelassenen Anlagen genehmigt wird und gemacht ist
3) 100% geprüft (Fliegen Sonde oder E-Test)
4) PWB entwerfen Regel-Kontrolle ohne Extrakosten
5) Widerstandsteuertest
6) Freies Panelizing
7) Sonderpreis/Service-Paket für Partner
8)Berufstechnikunterstützung. Wir arbeiten mit Kunden nah, um sicherzustellen, dass die Bretter die konformen Standards sind.
9) Auf Zeitlieferung
10) Kein minimaler/maximaler Auftrag
11) Weltweites Verschiffen
Warum uns wählen Sie:
> Niedrige Kosten PWB, können Sie Geld auf Ihrer Prototypproduktion sparen.
> Schneller PWB-Prototyp, PWB-Bretter kommen Ihre Tür nur 8-10 Tage an.
> Prototyp PWB, keine minimale Quantität, die erfordert wird, 1pcs ist OKAY!
> Gebühr nur einmal bearbeiten, förderlich zu Wiederholungsauftrag PWB-Fertigung.
> Schnelles Drehung PWB, erhalten ausführliches und genaues Zitat möglicherweise nur 1 Stunden.
> Halten Sie alle Kosten zu minimalem und zu maximalem der Nutzen unserer Kunden!
Ist unten eine Liste von Apollopcb PWB-Herstellungsfähigkeiten.
Wir nehmen PWB-Dateien in Dateiformat Gerber 274X an. Alle PWB-Dateien sollten in ein Reißverschlussformat gesendet werden und das Senden einer readme Datei wird empfohlen.
Schicht-Zählung
0-28 Schichten
Materialien
FR4 (Tg – 135C, 145C, 170C)
Rogers Ultralam 2000
Rogers RO4350
Rogers RO4003
Polyimide
Teflon
Schwarzes FR4
Arlon AR350
Kupferne plattierte thermische Substrate Getek
Hybrider (Rogers und FR4) BT-Epoxy-Kleber
Nelco 4013
Versteifungen
Thermo Satz und PSA basierten Aluminium
FR4
Edelstahl
Polymide
Abschließende Stärke
2 Schicht – Minute .005" maximale .250" 14 Schicht – Minute .054" maximales .250"
4 Schicht – Minute .015" maximale .250" 16 Schicht – Minute .062" maximales .250"
6 Schicht – Minute .025" maximale .250" 18 Schicht – Minute .093" maximales .250"
8 Schicht – Minute .031" maximale .250" 20 Schicht – Minute .125" maximales .250"
10 Schicht – Minute .040" maximale .250" 22 Schicht – Minute .125" maximales .250"
12 Schicht – Minute .047" maximale .250" 24 Schicht – Minute .125" maximales .250"
Kern-Stärke
Minute .0025"
Maximale Brett-Größe
2 Schicht 18" x 28" Mulitlayer 16" x 26"
Endüberzug
HASL – Verbleites Lötmittel-Zinn/Nickel
HASL – Bleifreies Lötmittel
Electroless weiches Gold
Draht-Bondable weiches Gold
Nickel-grelles Gold
Electroless Nickel
Immersions-Gold
OSP
Elektrolytisches Nickel/Hard-Gold und selektives Gold
Immersions-Silber
Immersions-Zinn
Kohlenstoff-Tinte
ENIG
Fertiges Kupfer – äußere Schichten
1oz Cu – Minute .004" Spurn-/des Raum-4oz Cu – Minute .010" Spur/Raum
2oz Cu – Minute .005" Cu des Spurn-Raum-5oz – Minute .012" Spur/Raum
3oz Cu – Minute .008" Spur/Raum
Fertiges Kupfer – innere Schichten
.5oz-Cu – Minute .004" Spurn-/des Raum-3oz Cu – Minute .010" Spur/Raum
1oz Cu – Minute .005" Spurn-/des Raum-4oz Cu – Minute .012" Spur/Raum
2oz Cu – Minute .006" Spur/Raum
Innere Schicht-Freigaben
Minute .008"
Minimale fertige Loch-Größe
Abschließende Stärke- <>abschließende Stärke .093" – .010" Loch-abschließende Stärke .200" – .018" Loch
Abschließende Stärke .125" – .012" Loch-abschließende Stärke .250" – .020" Loch
Goldfinger
1 bis 4 Ränder
Soldermask-Art
Pro IPC-SM-840
LPI Soldermask
Peelable Soldermask
Soldermask-Farben
Grünes/Grün-Mattweiß
Schwarzes/Schwarz-Mattklares
Blaue Spitzen-und Unterseiten-Mischung
Seiten-Mischung des Rot-eins oder beide
Silkscreen-Art
Thermische Heilungs-Epoxy-Kleber Tinte LPI-Tinte
Silkscreen-Farben
Weißes Schwarzes
Gelbe Spitzen-und Unterseiten-Mischung
Seiten-Mischung des Rot-eins oder beide
Blau
Cnc-Funktionen
Zählender Rand zu Rand überzogenen Zylindrisch anbohrungen
Sprungs-Zählen – .250" Abstand-Mahlen
30 oder 60 Grad-Ergebnis-Winkel-Vorhänge und begrabenes Vias
Kontrollz Achsen-Weg 30 bis 100 Grad-Senker
15 bis 45 Grad-Goldfinger-Schrägflächen-burgartige Fässer
Die ausgeglichenen Zylindrisch anbohrungen oder vertieften die Abschrägung
Überzogene Senker
Andere Dienstleistungen
Überzogener Schlitze spezifizierter Nichtleiter
Tented kontrollierter Widerstand Vias
Soldermask verstopfte Vias über Kappen (Soldermask)
Leitfähiges gefülltes Vias
Qualität und Prüfung
Kontrollieren Sie Kontinuitäts-Widerstand zum IPC-Klassen-III – 10 bis 20 Ohm
Fangen Sie Listen-Test pro IPC-356D Isolationswiderstand – 2 bis 30 Megaohme
Prüfspannung – 100 bis 250 Volt minimale SMT-Neigungs-0,5 Millimeter
Toleranzen
PTH-Loch-Größe – +/- .002" Front bis zurück- +/- .002"
NPTH-Loch-Größe – +/- .001" Soldermask – +/- .002"
Werkzeugausstattungs-Löcher – +/- .001" Loch zur Auflage – +/- .005"
