Double-Layer-PCB

Material

Des Fiberglases FR4 Aluminiumplatte Gremiums-, kupfernes Substrat, Eisensubstrat, PTFE, F4B, F4BM, Kangtai Li, CER-10, Rogers, weiches Brett FPC und irgendeine andere Hochpräzision Platte.

Handwerk

Helles Kupfer, Nickel, Gold, Zinnspray; Immersions-Gold, Antioxydant, HASL, Immersionszinn, etc.

Doppelschicht PWB bleifreies HASL mit blauer Lötmittelmaske

- Bleifreies HASL-Oberflächenende erfordert, um ROHS zu treffen konform
- Material FR-4 mit 0.25mm-6mm Brettstärke
- Kupfernes Gewicht: 1/3OZ, 0.5OZ, 1OZ, 2OZ, 3OZ, 4OZ, 5OZ, 6OZ
-3-3mils minimale Spurbreite u. Abstand -0.2mm der minimalen fertigen Lochgröße
- Zertifikat: UL, ISO14001, TS16949 und ROHS
- Geschäftsleitung: ISO9001
- Märkte: Europa, Amerika, Asien, etc.

Anwendung

elektronische Produkte, wie

Computerperipherie-, Aerospace, Telekommunikation, automotives, medicaldevices, camermas, optoelektronische Geräte, VCD, LCD und verious andere comsumer elektronische Produkte.

Grünes doppeltes mit Seiten versehenes Energie-Brett PWB-FR4 mit bleifreiem HASL

Name: Grünes doppeltes mit Seiten versehenes Energie-Brett PWB-FR4 mit bleifreiem HASL
Brand: HD-Double Sided PCB
SKU: Doppelseitige Leiterplatten
Rating: 4.9 (105 reviews)

Green FR4 Double Sided PCB Power Board with Lead -free HASL

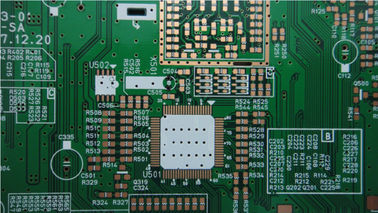

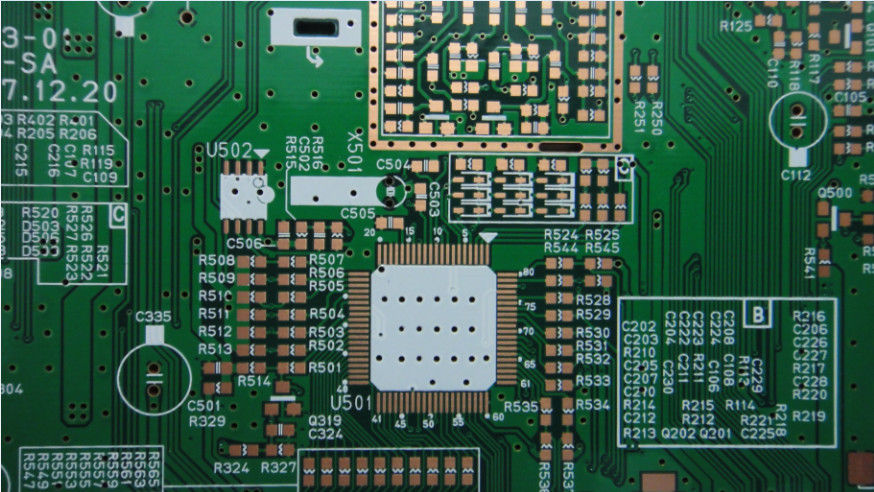

Großes Bild : Grünes doppeltes mit Seiten versehenes Energie-Brett PWB-FR4 mit bleifreiem HASL

Produktdetails:

Herkunftsort:	China
Markenname:	HD-Double Sided PCB
Zertifizierung:	ROHS,ISO9001,UL
Modellnummer:	Doppelseitige Leiterplatten

Zahlung und Versand AGB:

Min Bestellmenge:	Kein Minimum
Preis:	negotiable
Verpackung Informationen:	vakuumverpackt mit den Luftpolsterfolien und Kieselgel, zum von Oxidation und von Schaden während de
Lieferzeit:	Regelmäßige Vorbereitungs- und Anlaufzeit ist 5 Tage. Bretter von 4 Schichten oder von mehr dauern
Zahlungsbedingungen:	Paypal, T/T, Western Union, T/T, L/C
Versorgungsmaterial-Fähigkeit:	30000 Quadratmeter/Monat

Kontakt

Ausführliche Produkt-Beschreibung

Hervorheben:

doppeltes Seiten-PWB

Double-Layer-PCB

Grünes doppeltes mit Seiten versehenes Energie-Brett PWB-FR4 mit bleifreiem HASL

Schnelle Spezifikation

PWB-Art:	Doppelseitiges PWB
Schicht-Zählung:	2 Schicht
Minute. Linienbreite/Raum:	4mil/4mil
Min. Über Durchmesser:	0.3mm
Endstärke:	1.6mm
Oberflächenende:	Bleifreies HASL
Größe:	90*80MM
Material:	FR4-1.6MM
Farbe:	Grün
Funktion:	Energiebrett

Paypal nahm für von geringem Volumen an
Keine minimale Quantität
Extrem konkurrenzorientierte Preisbestimmung
Engagierte Handelsvertreter für schnelle Antwortzeiten

Wir sind ein Endleiterplattehersteller und erbringen PWB-Herstellungsdienstleistungen für einzelnes, doppeltes oder mehrschichtiges PCBs in der geringen Lautstärke und in den Großserienproduktionsmengen mit einer breiten Palette von Materialien und von Technologiewahlen.

Unsere Entwurfs- und Versammlungsservices in einem schlüsselfertigen Produktionssystem wirksam einsetzend, können wir niedrige Kosten PWB-Herstellung mit dem hochwertigsten versehen. Unter Verwendung einer Vielzahl von den Inspektionsmethodologien, zum der Funktionalität des Endprodukts sicherzustellen. Wir bieten volle Spezifikt., Leiterplatten und kundenspezifische schnelle Drehung PCBs der kleinen Menge an. Darüber hinaus sind wir der erste Anbieter von Leiterplatten zum Militär-/zum Aerospace/zur Verteidigung/zu den medizinischen und Handelsindustrien.

Grünes doppeltes mit Seiten versehenes Energie-Brett PWB-FR4 mit bleifreiem HASL

Technische Fähigkeiten

Zahl von Schichten	1, 2, 4 oder 6, bis 36 Schichten
Auftrags-Quantität	1 bis 500.000
Brettform	Rechteckig, rund, Schlitze, Ausschnitte, Komplex, unregelmäßig
Brettart	Steif, flexibel, steif-flexibel
Brettmaterial	FR-4 Glasepoxid, FR4 hoher Tg, RoHS konform; Aluminium, Rogers, etc.
Brettausschnitt	Schere, V-Ergebnis, Vorsprung-verlegt
Brettstärke	Flex, 0,2 \| 6,0 Millimeter, 0,01 \| 0,25 ″
Kupfernes Gewicht	1,0, 1,5, 2,0 Unze
Lötmittelmaske	Doppelseitiges Grün LPI, stützen auch Rotes, weiß, gelb, blau, Schwarzes
Siebdruck	Doppelseitig oder einseitig in weißem, in Gelbem, in Schwarzem oder Negativ
Siebdruckminutenlinienbreite	0,006 ″ oder 0.15mm
Maximale Brettmaße	45 x 45 ″ oder 114 x 114 cm
Minimale Spur/Abstand	0,004", 0.1mm oder 4 Mil
Minimaler Bohrlochdurchmesser	0,006", 0.15mm oder 6 Mil
Oberflächenende	HASL, Nickel, Imm-Gold, Imm-Zinn, Imm-Silber, OSP etc.
Brettdickentoleranz	±10%
Kupferne Gewichtstoleranz	±0.25 Unze
Minimale Schlitzbreite	0,12", 3,0 Millimeter oder 120 Mil
V-Ergebnis Tiefe	20-25% von der Brettstärke
Überzogen durch Löcher	Ja
Schlucklöcher	Ja
Entwurfsdateiformat	Gerber RS-274X, 274D, Eagle und AutoCADs DXF, DWG

Testverfahren

Wir führen mehrfache Qualitätssicherungsverfahren durch, bevor wir heraus irgendein PWB-Brett versenden. Diese schließen ein:

Sichtprüfung
Fliegende Sonde
Bett von Nägeln
Widerstandsteuerung
Lötmittel-Fähigkeit Entdeckung
Metallograghic Mikroskop Digital
AOI (automatisierte optische Inspektion)

Schnelle DrehungsVorbereitungs- und Anlaufzeiten

Für die Druckplatten mit 2 Schichten können wir 5-7 Tage zur Verfügung stellen drehen herum Zeiten. Für mehrschichtiges PCBs hängt die schnellste Umlaufszeit von der Zahl von Schichten und von Quantität ab.

Halten Sie Garantie instand

Wir vergewissern uns, jeden Kunden Berufs-, wahrheitsgemäß zu dienen und freundlich nach besten Kräften. Wir überarbeiten froh Ihr Projekt, wenn Ihr Projekt nicht zufrieden stellendes 100% ist.
