Einleitung
Steife Flexleiterplatten sind- die Bretter, die eine Kombination von flexiblen und steifen Bretttechnologien in einer Anwendung verwenden. Die meisten steifen Flexbretter bestehen mehrfachen Schichten aus flexiblen Stromkreissubstraten außen und/oder, die innerlich zu einen oder mehreren steifen Brettern, abhängig von dem Entwurf der Anwendung befestigt werden. Die flexiblen Substrate sind entworfen, um in einem konstanten Zustand von Flex zu sein und werden normalerweise in die gebogene Kurve während der Herstellung oder der Installation gebildet.
Steife Flexentwürfe sind- schwieriger als der Entwurf einer typischen steifen Brettumwelt, da diese Bretter in einem Raum 3D entworfen sind, der auch größere räumliche Leistungsfähigkeit anbietet. Indem es in der Lage ist, in drei steifen Designern der Maße zu entwerfen Flexkann die flexiblen Brettsubstrate verdrehen, falten und rollen, um ihre gewünschte Form für die abschließende Anwendersoftware zu erzielen.
Produktionsverfahren
Ob, einen steifen Flexprototyp oder die Produktionsquantitäten produzierend, die PWB-Herstellung Flex des großen Umfangs steife und PWB-Versammlung erfordern, die Technologie gut nachgewiesen und zuverlässig ist. Der Flex-PWB-Teil ist- besonders gut, wenn man Raum- und Gewichtsfragen mit räumlichen Freiheitsgraden überwindt.
Reifliche Überlegung von Flex-steifen Lösungen und eine richtige Einschätzung der verfügbaren Wahlen an den Anfangsstadien in der steifen Flex-PWB-Entwurfsphase bringen bedeutenden Nutzen zurück. Es ist der steife Flex-PWB-Hersteller wird mit.einbezogen früh in den Designprozess, um sicherzustellen kritisch, dass der Entwurf und die tollen Teile in der Koordination und Endproduktveränderungen zu erklären sind.
Die steife Flexbauphase ist- auch komplexer und Zeit raubend als steife Brettherstellung. Alle flexiblen Komponenten der steifen Flexversammlung haben die vollständig unterschiedliche Behandlung, Radierung und lötende Prozesse als steife Bretter FR4.
Anwendungen
Steifes flexibles PCBs-Angebot eine große Auswahl Anwendungen, reichend von den Militärkampfmittel und von den Luftfahrtsystemen bis zu Handys und Digitalkameras. In zunehmendem Maße ist steife Flexbrettherstellung in den medizinischen Geräten wie Schrittmachern für ihre Raum- und Gewichtsverminderungsfähigkeiten verwendet worden. Die gleichen Vorteile für steife Flex-PWB-Verwendung können auf Militärkampfmittel- und Waffenkontrollsysteme zugetroffen werden.
In den Konsumgütern maximiert steifes Flex nicht gerade Raum und Gewicht aber verbessert erheblich die Zuverlässigkeit und beseitigt viel Bedarf an den Lötmittelgelenken und an der empfindlichen, empfindlichen Verdrahtung, die für Verbindungsfragen anfällig sind. Diese sind gerade einige Beispiele, aber steifes Flex PCBs kann benutzt werden, um fast alle modernen elektrischen Anwendungen einschließlich Testgerät, Werkzeuge und Automobile zu fördern. Nicht sicher, welche Technologie für Ihr Projekt eingesetzt werden muss? Rufen Sie unsere Experten an und wir können Ihnen helfen, herauszufinden, ob Sie steifes Flex-, Flex- oder HDI PWB-Technologie benötigen.
Produktdetails:
Zahlung und Versand AGB:
|

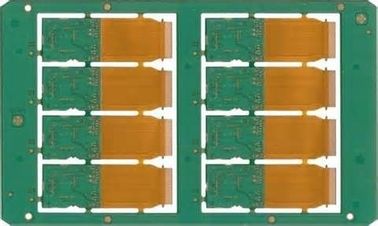

Steifes Flex-PWB-Erzeugnis
Zählung 1.Layers: PWB 6; Brettgröße: 224 x 206mm;
Größe des Lochs 2.Minimum: 0.4mm; Linienbreite/Raum: 12/8mils

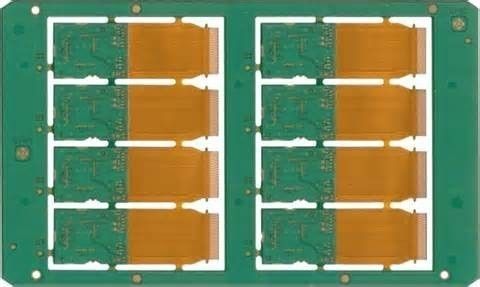

Steifes Flex-PWB-Erzeugnis
Schlüsselspezifikationen
Spezielle Eigenschaften:
• HDI-Leiterplatte
Pazifisches PWB ist eine führende Produktionsfirma, die auf kleine Menge, und verschiedene PWB-Prototypen zu produzieren spezialisiert wird. Wir handhaben schnell zeit-zum Markt zum Standard für Qualitätssicherung.
• Allgemeine Herstellungs-Fähigkeit
Kategorie | Beschreibung | Fähigkeit |
Dateiformate | Gerber-Dateien bevorzugt | 274-X, 274-D, DPF, ODB++ |
Bohrgerätdatei | X u. y-Koordinaten, wenn die Werkzeuggrößen eingeschlossen sind | |
Größe | Max. fertige Maße | 580mm x 800mm – einzelnes doppelseitiges |
550mm x 800mm – mehrschichtig | ||
Brett-Stärke | Standard | 1.6mm ±10% |
Min. | Einzelnes doppelseitiges: 0.2mm ±0.1mm | |
4-layer: 0.4mm ±0.1mm | ||
6-layer: 0.6mm ±0.1mm | ||
8-Layer: 1.0mm ±0.1mm | ||
10-layer: 1.0mm ±0.12mm | ||
12-layer: 1.2mm ±0.12mm | ||
… | ||
32-layer: 4.0mm ±0.4mm und oben | ||
Maximum. | 6.3mm ±10% | |
Bogen und Torsion | < 7=""> | |
Kupfer | Äußeres Cugewicht | 1oz | 10oz |
Gewicht | Innerer Cu Wight | 1/3oz | 6oz |
Lamellenförmig angeordnete Materialien | FR4 (hoher TG, Halogen-frei), FR5, ISOLA (FR408,370HR), TEFLON, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), Aluminiumplatte (einzeln, doppelseitig) | |
Stärke FR4 | 1.6mm | |
Hoher TG FR4 (170 Gr. C) | 1.6mm | |
Brett-Ausschnitt | Max. Zahl von Schichten | 32 |
Min. Stärke für innere Schichten (Custärke werden ausgeschlossen) | 0.07mm | |
Bohrung | Min. Größe | 0.1mm |
Max. Größe | 6.0mm | |
Bohrgerät-Abweichung | ±0.002“ (0.050mm) | |
PTH-Lochtoleranz | ±0.003“ (0.075mm) | |
NPTH-Lochtoleranz | ±0.002“ (0.050mm) | |
Winkel des Senkers | 80°, 90°, 100°, 120° | |
Überziehen | Min. Lochgröße | 0,0008" |
Längenverhältnis | 20 | |
Ätzung | Spurnbreitentoleranz | ±20% |
Min.-Spurnbreite/Raum (fertiges Gewicht des Cu 1oz, das von 1/3oz abfährt) | 0,003"/0,003" (0.08mm) | |
Min.-Spurnbreite/Raum (fertiges Gewicht des Cu 1oz, das von 1/2oz abfährt) | 0,004"/0,004" (0.1mm) | |
Min.-Spurnbreite/Raum (fertiges Gewicht des Cu 2oz) | 0,005"/0,005" (0.127mm) | |
Min.-Spurnbreite/Raum (fertiges Gewicht des Cu 3oz) | 0,008"/0,008" (0.2mm) | |
Min.-Spurnbreite/Raum (fertiges Gewicht des Cu 4oz) | 0,012"/0,012" (0.3mm) | |
Innere Schichten | Min. Raum von der Bohrung zum inneren Muster | 0.1mm |
Min. Raum vom ringförmigen Ring zum inneren Muster | 0.1mm | |
Schicht auf Schichts-Ausrichtung | ±0.003“ (0.08mm) | |
Lötmittel-Maske | Farbe | grünes, hellgrünes, Mattgrün, Weiß, extremes Weiß, Schwarzes, Mattschwarzes, dunkelbraun, gelb, rot, blau, transparent |
Min. Lötmittelmaskenfreigabe | 0,003" | |
Stärke | 0,0004" | |
Silkscreen | Farbe | Weiß, schwarz, gelb, rot, blau, Grün |
Min.-Spurnbreite | 0,005" | |
Min. Größe | 0,028"/0,028" | |
Elektrischer Test | AOI | Y |
Fliegende Sonden-Prüfvorrichtung | Y | |
Kontrollierter Widerstand | Toleranz | ±10% |
Widerstandprüfvorrichtung | Tektronix TDS8200 | |
Verlegung | Schaftfräser-Test | ±0.15mm (0,006") |
Cnc-Toleranz | ±0.15mm (0,006") | |
V-Geschnittene Tiefe | ±0.1mm (0,004") | |
V-geschnittene Winkelabweichung | ±0.1mm (0,004") | |
Halb-Loch | Y | |
Oberflächenende | HASL, HASL-Pb geben, Immersionsgold, Immersionssilber, Immersionszinn, O.S.P (Entek), S-/Güberzug, ENEPIG, G-/Füberzug, Kohlenstoff… frei | |
Blindes und begrabenes Vias | 3+N+3 | Y |
Harz, Loch-füllende Tinte, PTH | Y | |
Andere | UL CERT. | Y |
ISO CERT. | ISO9001/ISO14001/RoHS |
